Cómo reiniciar la caja de control de su bañera con puerta paso a paso

Actualizado septiembre 2026

▶Glosario8
  1. Antes De Empezar
  2. Reinicio Paso a Paso
  3. Conozca Su Caja De Control
  4. La Distribución De Componentes Varía Según El Paquete De Terapia
  5. Si Un Solo Botón Sigue Sin Responder
  6. Si El Reinicio No Lo Soluciona
  7. Guías Relacionadas
  8. Preguntas Frecuentes

Para reiniciar la caja de control de su bañera con puerta, desconecte la alimentación principal, etiquete y desconecte cada tubo de aire y cada conexión eléctrica, restablezca la alimentación, mantenga pulsado el botón de configuración hasta que el LED verde complete el ciclo de uno, dos, tres y cuatro parpadeos, y después vuelva a conectarlo todo y pruebe cada función. La caja de control es el cerebro electrónico de su bañera con puerta Ella: recibe las señales de aire de los controles del borde y alimenta las bombas y las luces, así que cuando varias funciones fallan a la vez, un reinicio completo de la caja de control suele resolver el problema. Esta guía le acompaña paso a paso, tal y como lo explica nuestro equipo de soporte técnico. Calcule unos quince minutos y tenga a mano cinta de pintor y un rotulador para etiquetar las conexiones antes de retirar nada.

Antes De Empezar

  • Localice la caja de control detrás del panel de acceso extraíble situado en el faldón frontal de su bañera. Planificar el acceso para el servicio técnico muestra dónde están los paneles en cada familia.
  • Marque cada tubo y cada conector antes de retirarlo para que todos vuelvan a su posición correcta. Este paso es importante y se lo recomendamos encarecidamente.
  • Manipule los conectores eléctricos despacio y con cuidado para no dañar ninguna clavija.

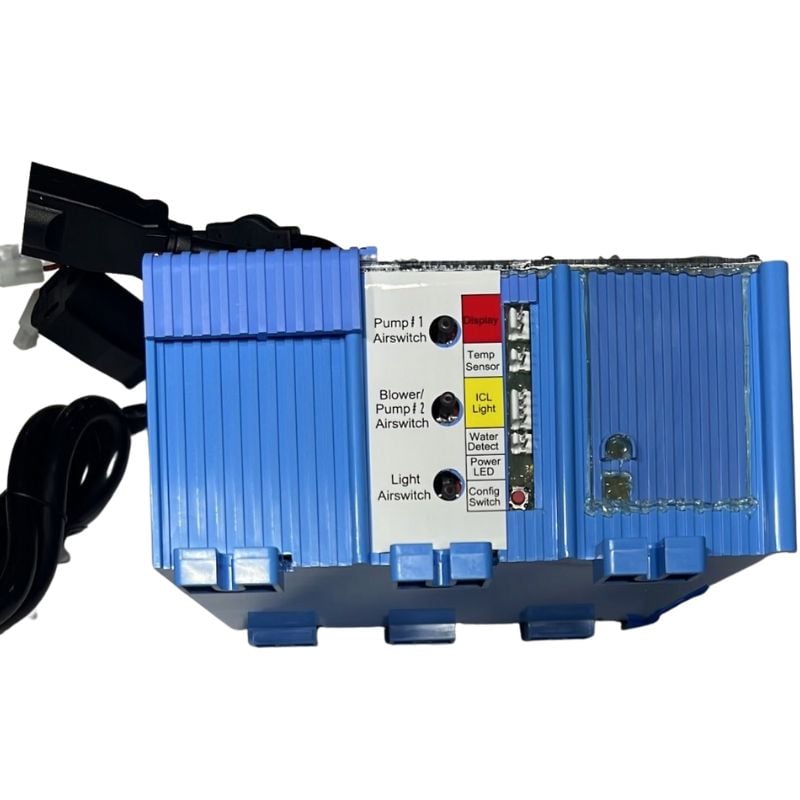

Vista frontal de la caja de control azul de la bañera con puerta Ella, donde se ven los puertos de los interruptores de aire de la bomba y del soplador, el puerto ICL y el LED verde de encendido
La caja de control azul: boquillas de los interruptores de aire en el frente, conectores de las bombas y LED verde de encendido.

Reinicio Paso a Paso

Cómo reiniciar la caja de control de su bañera con puerta Ella
Capítulos de este vídeo
  1. 0:00 Desconecte el suministro eléctrico principal El video comienza mostrando cómo desconectar el suministro eléctrico principal de la caja de control, hasta que la luz LED verde se apaga.
  2. 0:13 Desconecte todas las conexiones de funciones El técnico desconecta todas las conexiones de funciones de la caja de control y recomienda marcar cada conexión antes de retirarla.
  3. 0:38 Desconecte las bombas de aire y de agua El técnico desconecta todas las conexiones eléctricas de las bombas de aire y de agua que tenga la bañera.
  4. 0:59 Localice y presione el interruptor de configuración El técnico localiza el interruptor de configuración (config) en la caja de control y lo presiona hasta que la luz LED verde completa su ciclo de configuración.
  5. 1:31 Vuelva a conectar los componentes de la bañera El técnico vuelve a conectar todos los componentes de la bañera, incluidas las líneas de aire y las eléctricas, asegurándose de que cada una quede bien fijada.
  6. 1:49 Pruebe todas las funciones de la bañera El técnico prueba todas las funciones de la bañera, incluidos el aire, el agua, las microburbujas y las luces LED, para comprobar que funcionan correctamente.

Vea: Ella's Bubbles: reinicio de la caja de control con capítulos y transcripción completa.

  1. Desconecte la alimentación principal. La luz LED verde de encendido de la caja de control se apagará al cortar la alimentación.
  2. Desconecte todas las conexiones de funciones de la caja. Marque cada una primero. Sujete firmemente cada tubo de aire y después gírelo y tire con cuidado. Retire las conexiones eléctricas despacio para no dañar las clavijas.
  3. Desconecte las conexiones eléctricas de las bombas de aire y de agua que tenga su bañera.
  4. Vuelva a conectar la alimentación principal. Compruebe que el LED verde se enciende de nuevo. Parpadeará cuatro veces y después quedará en verde fijo.
  5. Mantenga pulsado el botón de configuración de la caja de control hasta que el LED verde complete su proceso de configuración. Parpadeará una vez, después dos, después tres y después cuatro veces. En ese momento, suelte el botón de configuración. El LED parpadeará cuatro veces, se apagará y después quedará en verde fijo. La caja de control ya está reiniciada.
  6. Vuelva a conectarlo todo siguiendo sus etiquetas. Reconecte las líneas de aire y las líneas eléctricas, asegurándose de que cada línea quede bien fijada, y después vuelva a conectar todas las bombas de aire e hidromasaje.
  7. Pruebe todas las funciones de su bañera. Ponga en marcha el aire, el agua, las microburbujas y las luces LED para confirmar que todo funciona. Si el reinicio no ha funcionado, repita todo el proceso.

Conozca Su Caja De Control

Las cajas de control maestras de las bañeras con puerta Ella, explicadas
Capítulos de este vídeo
  1. 0:00 Introducción a las cajas de control maestras El video presenta dos cajas de control maestras que gestionan los sistemas de masaje y el asiento con calefacción de las bañeras con puerta de Ella's Bubbles.
  2. 0:16 Conexiones de la primera caja de control Esta sección detalla las conexiones de las almohadillas térmicas, la bomba de aire, la bomba de agua y la entrada de alimentación principal de la primera caja de control.
  3. 0:41 Conectores de control e interruptores El video explica dónde conectar los pulsadores de la bomba de agua, el soplador de aire, la luz LED y el teclado de control digital.
  4. 1:36 Segunda caja de control maestra Se presenta la segunda caja de control maestra, mostrando sus conexiones para el asiento con calefacción, la bomba de aire, la bomba de agua y la entrada de alimentación principal.
  5. 1:55 Conector de alimentación de 20 amperios El video destaca el conector de alimentación de 20 amperios de la segunda caja de control y explica cómo identificar su enchufe único.

Las bañeras con puerta que incluyen asiento calefactado utilizan una caja de control principal, que controla en conjunto los sistemas de masaje y el asiento calefactado. Conocer la distribución le ayudará a etiquetar con confianza: Vea: Explicación de la caja de control principal con capítulos y transcripción completa.

  • Conectores específicos para las placas calefactoras, la bomba de aire y la bomba de agua.
  • Pequeñas conexiones de tubo de aire para los controles de pulsador: una para el interruptor de la bomba de agua, otra para el interruptor del soplador de aire y otra para el interruptor de la luz LED. Mangueras de aire y puertos de los pulsadores muestra qué manguera va en cada boquilla.
  • Un conector de pantalla para las bañeras con teclado de control digital, que cumple las mismas funciones que los pulsadores.
  • El conector ICL para la luz LED de cromoterapia.
  • El interruptor de configuración que se utiliza en el procedimiento de reinicio anterior.
  • La entrada de alimentación principal. Algunas cajas de control usan un conector estándar de tres clavijas de 15 amperios, mientras que las cajas maestras más grandes usan un enchufe de 20 amperios con una clavija vertical y otra horizontal, que encaja en una toma de 20 amperios de cualquier tienda de material eléctrico.

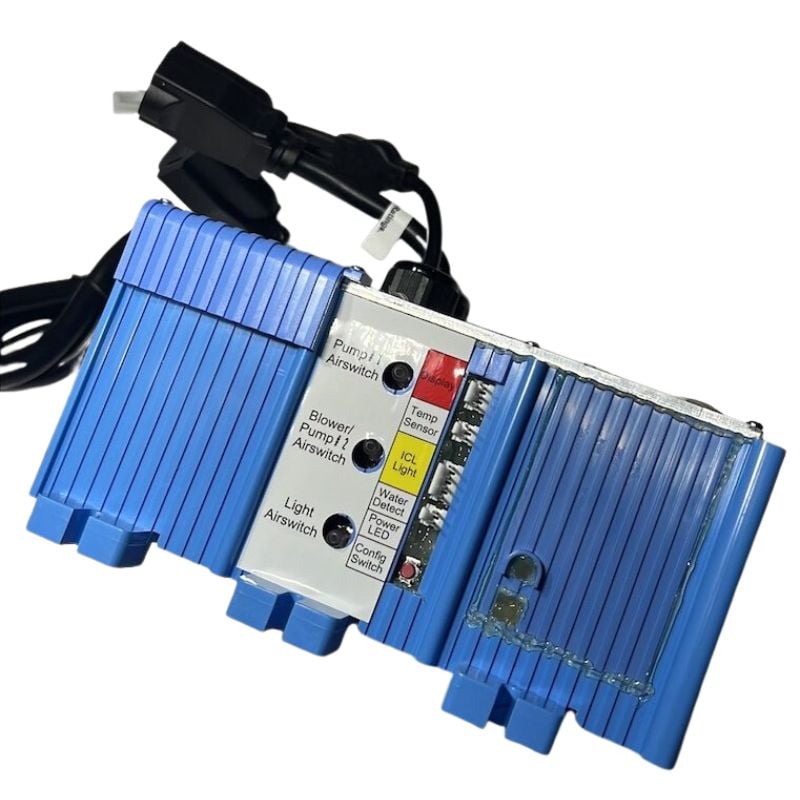

Primer plano de las boquillas de los interruptores de aire de la bomba, el soplador y la luz en una caja de control de bañera con puerta Ella
Etiquete cada tubo de aire antes de retirarlo: las boquillas de la bomba, el soplador y la luz son iguales a simple vista.

La Distribución De Componentes Varía Según El Paquete De Terapia

Los componentes concretos conectados a su caja de control dependen del paquete de terapia de su pedido. Un paquete de masaje de aire es una cadena sencilla de pulsador, caja de control y bomba de aire. Los paquetes de hidromasaje añaden una bomba de hidromasaje, un calentador en línea y un generador de ozono, y los paquetes combinados añaden más bombas, cada una con sus propios controles. Ella publica un esquema para cada paquete y, si no sabe cuál corresponde a su bañera, envíenos su número de serie y le enviaremos el diagrama correcto; manuales, fichas técnicas y planos por modelo indica qué documentación existe para cada bañera, y qué cable va en cada sitio identifica cada caja y cada cable.

Si Un Solo Botón Sigue Sin Responder

Problemas y reparación de los controles de pulsador
Capítulos de este vídeo
  1. 0:00 Controles de botón neumático El vídeo presenta el funcionamiento de los controles de botón mediante presión neumática y un tubo de conexión rojo.
  2. 0:32 Activación del relé Al pulsar el botón se genera presión neumática, que activa el relé dentro de la caja de control.
  3. 1:05 Cómo liberar una bolsa de aire El vídeo muestra cómo liberar una bolsa de aire desconectando el tubo rojo de la caja de control.
  4. 1:20 Reconexión del tubo Tras volver a conectar el tubo, al pulsar el botón debería oírse un clic procedente de la caja de control.

Vea: Problemas y reparación del control de botón pulsador con capítulos y transcripción completa.

Un reinicio pone a cero la caja, pero un botón que no responde suele ser cosa del circuito de aire y no de la caja. Este vídeo muestra cómo los pulsadores funcionan por presión neumática a través de un tubo fino hasta la caja de control, y las dos cosas que hay que comprobar: que el tubo esté bien encajado en la boquilla de la caja y que esté fijado en el botón con su tuerca de bloqueo. Si un botón se queda hundido por una bolsa de aire, desconecte su tubo en la caja de control para que el botón suba y vuelva a conectarlo. Al pulsar el botón debería oírse un clic del relé del interior de la caja; si no hay clic, la señal no está llegando.

Si El Reinicio No Lo Soluciona

Repita el procedimiento una vez. Si una función sigue sin responder, el fallo puede estar en una conexión concreta, en una bomba o en la propia caja; nuestro equipo resuelve este tipo de incidencia todas las semanas, normalmente enviando el vídeo exacto para su configuración o guiándole en directo. Consulte también resolución de problemas del panel táctil y los controles de pulsador, comprobaciones de la bomba y del sistema de masaje y, cuando el LED verde no se enciende en absoluto, la caja de control no tiene luz de encendido.

Guías Relacionadas

Preguntas Frecuentes

¿Qué hace el botón de configuración?
El botón de configuración indica a la caja de control qué terapias están conectadas a su bañera con puerta Ella. Mantenerlo pulsado durante el ciclo de uno, dos, tres y cuatro parpadeos hace que se vuelva a reconocer la configuración de los componentes de su bañera. Tras este proceso, el LED verde de la caja de control parpadeará cuatro veces, se apagará y luego se quedará en verde fijo, lo que indica que el reinicio se ha completado.
¿Qué significan los parpadeos del LED cuando enchufo la caja?
Al enchufar la caja de control, cuatro destellos seguidos de un LED verde fijo es la secuencia normal de encendido de su bañera con puerta Ella. Algunas configuraciones pueden mostrar tres destellos en lugar de cuatro. Si no se enciende ninguna luz LED verde, incluso con una toma de corriente activa, significa que la electricidad no está llegando a la caja de control.
¿Tengo que reiniciar una caja de repuesto?
No, no es necesario reiniciar una caja de control de repuesto para su bañera con puerta Ella. Las cajas de repuesto se prueban y configuran antes de enviarse. Solo tiene que realizar la parte de desconexión y reconexión del procedimiento de reinicio, tal como se muestra en el vídeo "Ella's Bubbles: Control Box Reset".
¿Debo reiniciar la caja tras un corte de luz o un salto del diferencial?
Tras un corte de electricidad o el salto de un disyuntor, primero restablezca el disyuntor y pulse el botón de reinicio de la toma GFCI; después, compruebe que la luz LED verde de encendido de la caja de control esté iluminada. Si hay corriente pero varias funciones de su bañera con puerta Ella no responden correctamente, entonces conviene realizar el procedimiento completo de reinicio de la caja de control.
¿Hay algún fusible o diferencial dentro de la caja de control?
No, según la documentación publicada, no hay ningún fusible ni disyuntor dentro de la caja de control de Ella's Bubbles. Los puntos principales de reinicio de su bañera con puerta son el disyuntor del cuadro eléctrico, la toma GFCI y el propio procedimiento de reinicio de la caja de control.
Los chorros se encendieron solos o no se apagan. ¿Ayudaría un reinicio?
Si el aire funciona unos dos minutos aproximadamente 20 minutos después del baño, se trata de la purga automática normal y no ocurre nada malo. Una bomba que no se detiene al pulsar su botón suele tener el pulsador atascado o una bolsa de aire atrapada en su tubo; despeje el tubo, vuelva a colocarlo con firmeza y luego reinicie la caja. Un relé bloqueado en posición cerrada también puede mantener una bomba encendida; corte el circuito y abra un ticket.
¿Cuánto tarda el reinicio?
El procedimiento completo de reinicio de la caja de control de su bañera con puerta Ella lleva unos quince minutos, incluido el tiempo necesario para etiquetar, desconectar y volver a conectar todos los componentes con cuidado. El ciclo de configuración en sí, cuando el LED verde parpadea siguiendo su secuencia, dura bastante menos de un minuto.
Reinicié la caja dos veces y una bomba sigue sin hacer nada. ¿Qué hago ahora?
Si ha reiniciado la caja de control dos veces y una de las bombas sigue sin funcionar en su bañera con puerta Ella, el siguiente paso es abrir un ticket de soporte. Indique el modelo y el número de serie de su bañera, junto con un vídeo breve que muestre lo que ocurre al pulsar cada botón. El equipo de soporte técnico determinará entonces si el fallo está en el relé, en la caja de control o en la propia bomba, y gestionará el envío de la pieza correcta.

¿Todavía necesita ayuda? Abra un ticket en ellasbubbles.com/support o llame al (800) 480-6850 y nuestro equipo de soporte técnico estará encantado de ayudarle.
