El grifo gotea o la maneta va dura: cómo cambiar el cartucho del grifo paso a paso

Un grifo que gotea estando cerrado, o una palanca que se ha vuelto dura o áspera al accionarla, casi siempre necesita un cambio de cartucho, no un grifo nuevo. Los grifos de llenado rápido Ella de 2 y 5 piezas utilizan cartuchos reparables (un cartucho de alto caudal de 40 mm en el diseño de 2 piezas), y ambas familias de grifos están construidas para poder sustituir el cartucho desde la repisa con herramientas manuales básicas: una llave Allen de 3 mm para ambos, más una llave de vaso de 17 mm para el de 5 piezas. Los cartuchos de recambio están disponibles a través de un ticket de soporte en ellasbubbles.com/support; envíe una foto de su grifo junto con el modelo y el número de serie para que se le asigne el juego correcto.

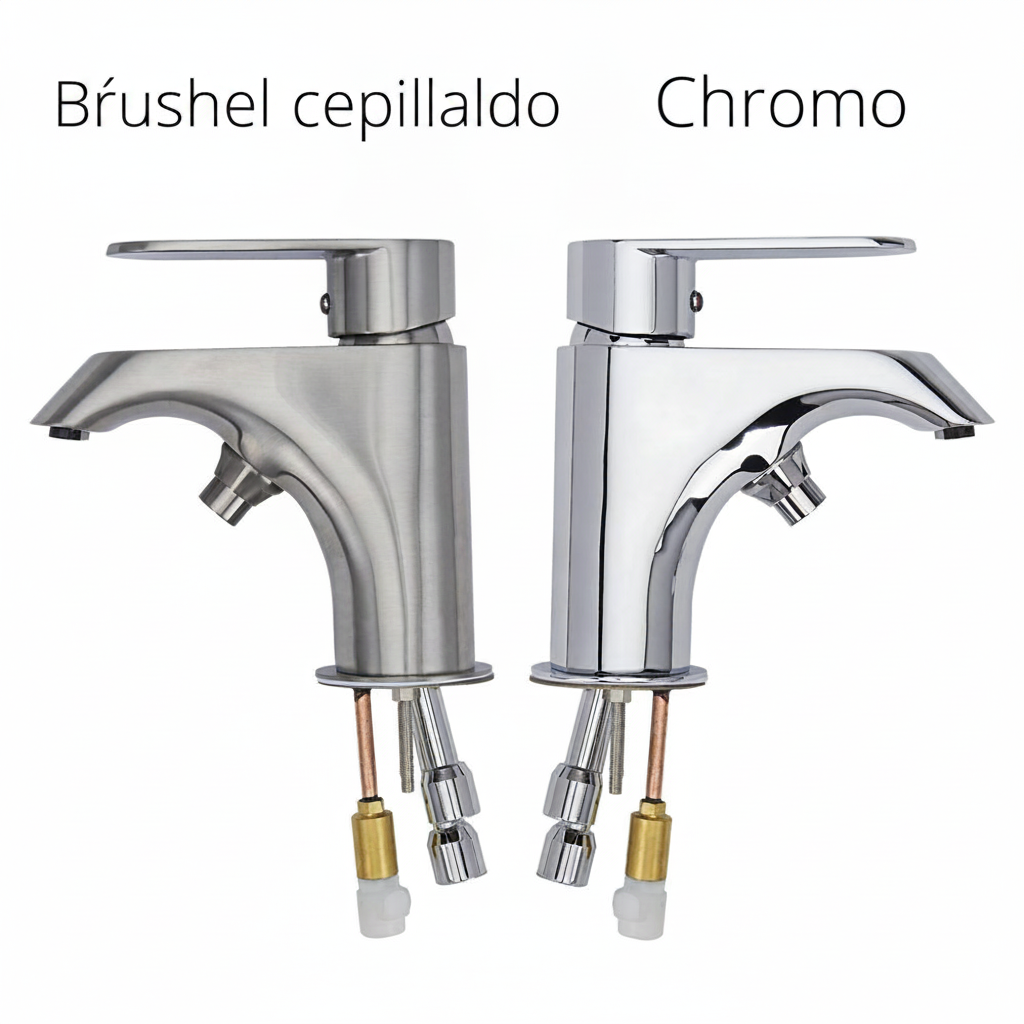

¿Qué Grifo Tiene Usted?

Ambos incluyen una ducha de mano con 5 modos de chorro limitados a 1,9 GPM, sobre una manguera retráctil trenzada de acero inoxidable de 5 pies. El artículo 2 piezas frente a 5 piezas incluye fotos de cada juego. Antes de empezar cualquier trabajo con el cartucho, cierre las llaves de paso del agua caliente y fría; tomas de agua y llaves de paso explica dónde deberían estar esas llaves.

Grifo De 2 Piezas: Los 5 Pasos Indicados

Las fichas técnicas describen el cambio de cartucho en cinco pasos:

1. Retire la tapa del orificio del tornillo de agua caliente/fría.
2. Extraiga el tornillo de la maneta con la llave Allen.
3. Retire la maneta y el embellecedor de latón.
4. Afloje con la llave la tapa de presión.
5. Sustituya el cartucho.

Grifo De 2 Piezas: Véalo En Vídeo

El video añade estos detalles útiles a los pasos impresos: Vea: Ellas Bubbles: Reemplazo del cartucho de grifo de dos piezas con capítulos y transcripción completa.

• Use una llave Allen de 3 mm en el perno de la maneta después de retirar la tapa decorativa del perno, y a continuación levante la maneta del caño.
• Desenrosque y retire el embellecedor, afloje y retire el collarín de bloqueo de latón y, a continuación, extraiga el cartucho tirando de él hacia arriba.
• Al instalar el cartucho nuevo, asegúrese de que los dos pivotes guía coincidan con los alojamientos del cuerpo del caño. El cartucho solo asienta correctamente cuando ambos pivotes guía están en su posición.
• Vuelva a colocar y apretar bien el collarín de bloqueo de latón sin apretarlo en exceso, apriete el embellecedor a mano, monte de nuevo la maneta, apriete el perno Allen y vuelva a poner la tapa del perno.
• Comprobación de la orientación: el lado rojo debe quedar a la izquierda para el agua caliente y el azul a la derecha para la fría.

Cartucho De La Maneta Del Grifo De 5 Piezas

Vea: Ella's Bubbles: Reemplazo del cartucho de 5 piezas con capítulos y transcripción completa.

1. Retire la tapa roja o azul de la maneta.
2. Con una llave Allen de 3 milímetros, afloje el perno y levante la maneta.
3. Quite el collarín de plástico que hay bajo la manija.
4. Con una llave de vaso de 17 milímetros, afloje y retire el cartucho.
5. Compruebe si hay suciedad, cuerpos extraños o cal. Si hace falta, límpielo con un cepillo suave y aclárelo. Una acumulación ligera suele ser la causa de la dureza, y una limpieza puede ahorrarle el recambio.
6. Coloque el cartucho y apriételo. No lo apriete en exceso.
7. Vuelva a poner el collarín de plástico, monte la maneta orientada en la posición correcta, apriete firmemente el perno Allen sin pasarse y coloque de nuevo la tapa de color.

Si sigue saliendo agua por el caño con una maneta totalmente cerrada, la válvula no está sellando y el equipo le envía una válvula de recambio tras revisar una foto; puede pasar únicamente su cartucho al cuerpo de válvula que ya tiene. Ese caso se trata en sigue saliendo agua con la válvula cerrada. Un desviador que se atasca o envía el agua a la salida equivocada es otra válvula distinta, y se trata en válvulas desviadoras y recambios.

Por Qué Se Endurecen Los Cartuchos

La cal que menciona el vídeo son depósitos minerales del agua dura, y afecta a todas las válvulas de la repisa, incluidos los desviadores y la válvula de control termostática en las bañeras que la llevan. Si su agua es dura, el filtro en línea y la rutina de limpieza que se explican en el agua dura y su bañera frenan la acumulación y alargan la vida de todos los cartuchos.

Notas Sobre La Garantía

Los grifos de la marca Ella están cubiertos como piezas por la garantía de la bañera para el propietario original en la dirección de instalación original, mientras que los grifos que no son de Ella tienen su propia garantía del fabricante; los detalles están en excepciones de la garantía para la TCV y los grifos. La mano de obra no está cubierta, y estos pasos son lo bastante sencillos como para que la mayoría de los propietarios o cualquier fontanero local puedan completarlos en unos minutos.

Invertir El Sentido De Giro De Las Manijas

En algunas instalaciones las manijas acaban girando hacia la pared para abrir, algo incómodo desde el asiento. No hace falta mover los cuerpos de válvula ni rehacer la fontanería. Los cartuchos no se pueden invertir, pero sí intercambiar: retire ambos cartuchos como se indica arriba, instale el de la válvula de agua caliente en el cuerpo de la válvula de agua fría y el de la fría en el cuerpo de la caliente, y vuelva a montarlo todo. Ahora cada manija gira en sentido contrario. Como las líneas de suministro no se han movido, el agua caliente sigue siendo caliente y la fría sigue siendo fría; lo único que cambia es el recorrido de las manijas.

Antes de dar por hecho que un cartucho está desgastado, compruebe que esté bien apretado. Los cartuchos rara vez se estropean. Lo más habitual con diferencia es un cartucho que se ha aflojado, normalmente porque el bañista fuerza la manija más allá del tope cada vez. Una vez que la tuerca está floja, nada sujeta la parte inferior del cartucho, así que la manija ya no cierra la válvula del todo y el agua sigue corriendo tras cerrarla. Una señal inequívoca es encontrar agua dentro de una de las carcasas de válvula al retirar la manija mientras el otro lado está completamente seco. Primero apriete la tuerca del cartucho con el vaso. Si aun así la válvula no cierra, solicite un recambio.

En grifos antiguos, a veces la tuerca de retención se niega a apretar tras cambiar el cartucho, incluso con un cartucho nuevo. Revise si la rosca del vástago del cartucho y la del interior de la tuerca están dañadas antes de forzar nada, y envíe fotos de cerca con su ticket para que el equipo pueda identificar la válvula de repuesto. Como Ella tiene varios diseños de grifo y el modelo de bañera no identifica el grifo, adjuntar una foto del grifo a su ticket permite que el equipo le responda con un breve vídeo de desmontaje para su grifo concreto, incluido el tamaño de vaso que encaja en la tuerca del cartucho.

Guías Relacionadas

• Desviador o válvula termostática con fugas: cómo identificar su grifo y pedir el repuesto correcto
• ¿Por qué el grifo gotea un rato después de cerrarlo?
• Comprar por separado un juego de grifería de llenado rápido o un cuerpo de válvula: especificaciones, acabados y tamaño del orificio en la encimera
• Manguera de suministro del grifo con fugas debajo de la cubierta: acceso, identificación y sustitución
• La ducha de mano sale caliente pero el grifo de la bañera solo sale templado: qué revisar
• Cómo sustituir una válvula termostática averiada: limpiarla primero, cartucho o válvula completa, y cómo hacer el pedido

Preguntas Frecuentes

¿Aún necesita ayuda? Abra una solicitud en ellasbubbles.com/support con su número de serie y una foto del grifo, y nuestro equipo de soporte técnico le guiará con mucho gusto, incluso por videollamada en directo. También puede llamar al (800) 480-6850.
