Modèles Ella d'ancienne génération : Chi OAC3252, Malibu OA3052, Tramo WT5932 et la gamme gel coat accessible en fauteuil roulant

Les anciens modèles Ella tels que le Chi OAC3252, le Malibu OA3052, la baignoire de transfert pour fauteuil roulant Tramo WT5932 et la gamme gel coat accessible en fauteuil roulant ne sont plus fabriqués, mais beaucoup sont encore utilisés au quotidien, et Ella's Bubbles, fondée en 2005, continue de les accompagner avec une assistance technique à vie et une section Pièces d'origine. Vous trouverez ci-dessous les caractéristiques imprimées de chaque gamme, les anciens manuels qui s'appliquent aux baignoires à ouverture vers l'extérieur de 2017 et 2018, ainsi que le fonctionnement des pièces et de l'assistance. Pour un modèle abandonné, la fiche imprimée à l'époque fait référence, et l'équipe confirme tout ce qui concerne votre numéro de série.

Chi OAC3252 (fiches Datées Du 11/10)

Le Chi était une baignoire à porte en acrylique à ouverture vers l'extérieur, proposée en de nombreuses configurations, chacune avec sa propre fiche : bain simple, hydromassage, air, double (air et hydromassage), microbulles et sièges chauffants, avec au choix le robinet à remplissage rapide Huntington Brass (modèles HB) ou un ensemble de robinetterie thermostatique (modèles TCV). Caractéristiques communes de la cuve :

• Dimensions réelles : 32 x 52 x 42 pouces ; dimensions d'expédition : 34 x 54 x 50 pouces ; poids net : 220 livres ; poids expédié : 300 livres.
• Capacité en eau : 90 gallons à vide, de 55 à 75 gallons une fois occupée.
• Seuil d'entrée de 7 pouces, abaissable à 4 pouces avec une installation d'évacuation sous le plancher.
• Siège de 23 pouces de large, 17 pouces de haut et 14 1/4 pouces de long ; trois panneaux d'accès frontaux et un latéral ; panneau d'extension pour une ouverture de 60 pouces ; barre d'appui en acier inoxydable à fixation murale et sur rebord ; chromothérapie LED et aromathérapie sur les modèles doubles.
• Thérapie du modèle double : 16 jets d'air sur une pompe à vitesse variable de 4,5 A avec purge automatique, et 9 jets hydromassants réglables plus 4 fixes sur une pompe de 5 A avec réchauffeur en ligne de 650 W et réglage d'intensité, le tout piloté par une commande numérique. Deux bondes de sol de 2 pouces avec deux coudes d'évacuation en PVC.
• Électricité : une ligne dédiée de 120 volts avec prise GFCI de 20 A.
• Garantie telle qu'imprimée : garantie limitée à vie sur la coque acrylique, le châssis et la porte ; garantie de 5 ans sur les pièces, robinetterie exclue ; l'ensemble de robinetterie Huntington Brass bénéficiait d'une garantie limitée de 10 ans selon les conditions du fabricant de robinetterie, et l'ensemble TCV d'une garantie d'un an.

Malibu OA3052 (fiche Datée Du 11/10)

Le Malibu était une baignoire à porte à hydromassage proposée en version évacuation à gauche (OA3052-L) et à droite (OA3052-R) : dimensions réelles 29 1/2 x 52 x 43 pouces, dimensions d'expédition 32 x 54 x 50 pouces, poids net 220 livres et poids expédié 350 livres, 90 gallons à vide et de 55 à 75 une fois occupée, seuil d'entrée de 4 pouces, siège de 22 1/2 pouces de large et 17 pouces de haut, deux panneaux d'accès frontaux et un latéral, et barre d'appui chromée à fixation murale. Son système hydromassant comptait 9 jets réglables et 4 jets fixes sur une pompe de 7 A avec réchauffeur en ligne de 650 W, ozone, commande à bouton-poussoir et réglage d'intensité. L'ensemble de robinetterie en laiton 5 pièces comprenait un mitigeur thermostatique, deux inverseurs et une douchette extractible sur flexible de 5 pieds. Elle disposait d'une bonde de sol de 2 pouces avec chaînette de sécurité, d'un trop-plein en cuivre et d'un ouvre-bonde à câble, sur une ligne dédiée de 120 volts avec disjoncteur GFCI de 15 A. Garantie imprimée : garantie limitée à vie sur la coque, le châssis et la porte, 5 ans sur les pièces. L'équipe a présenté l'actuelle Capri comme la remplaçante du gabarit 30 x 52 à ouverture vers l'extérieur du Malibu.

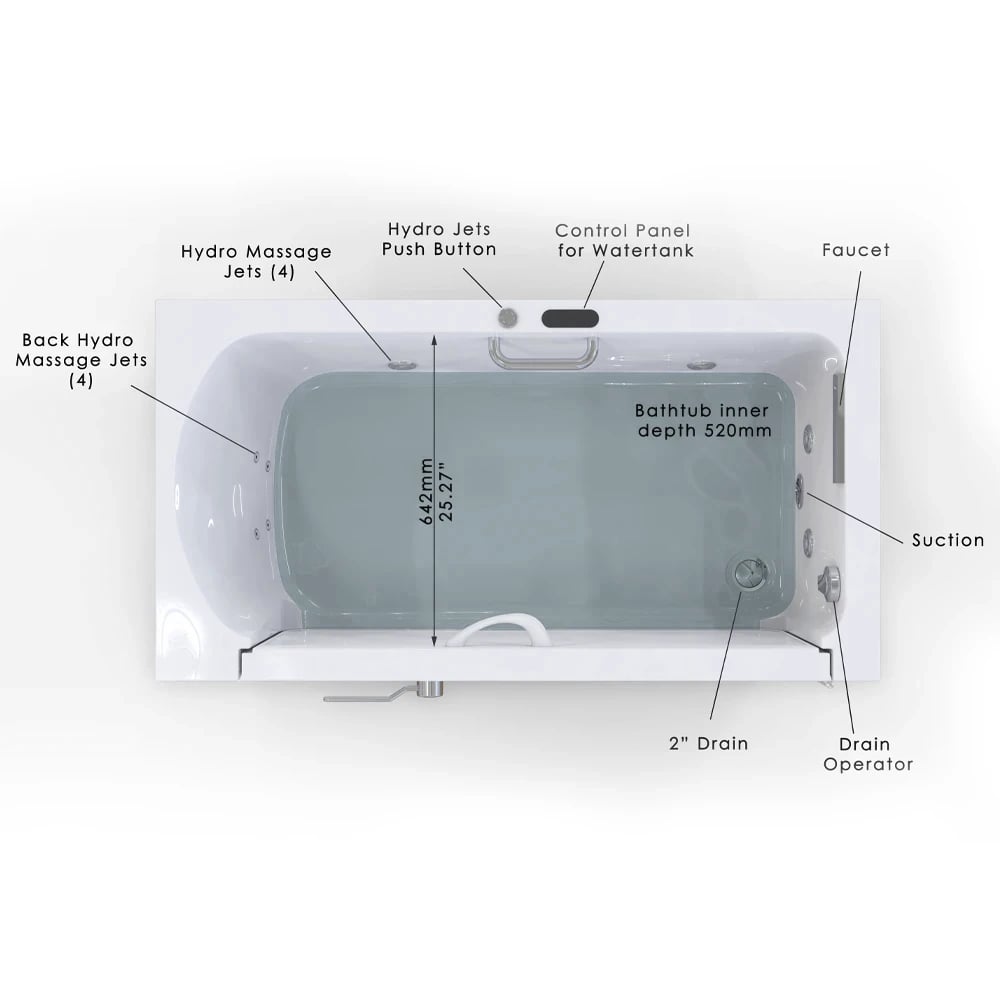

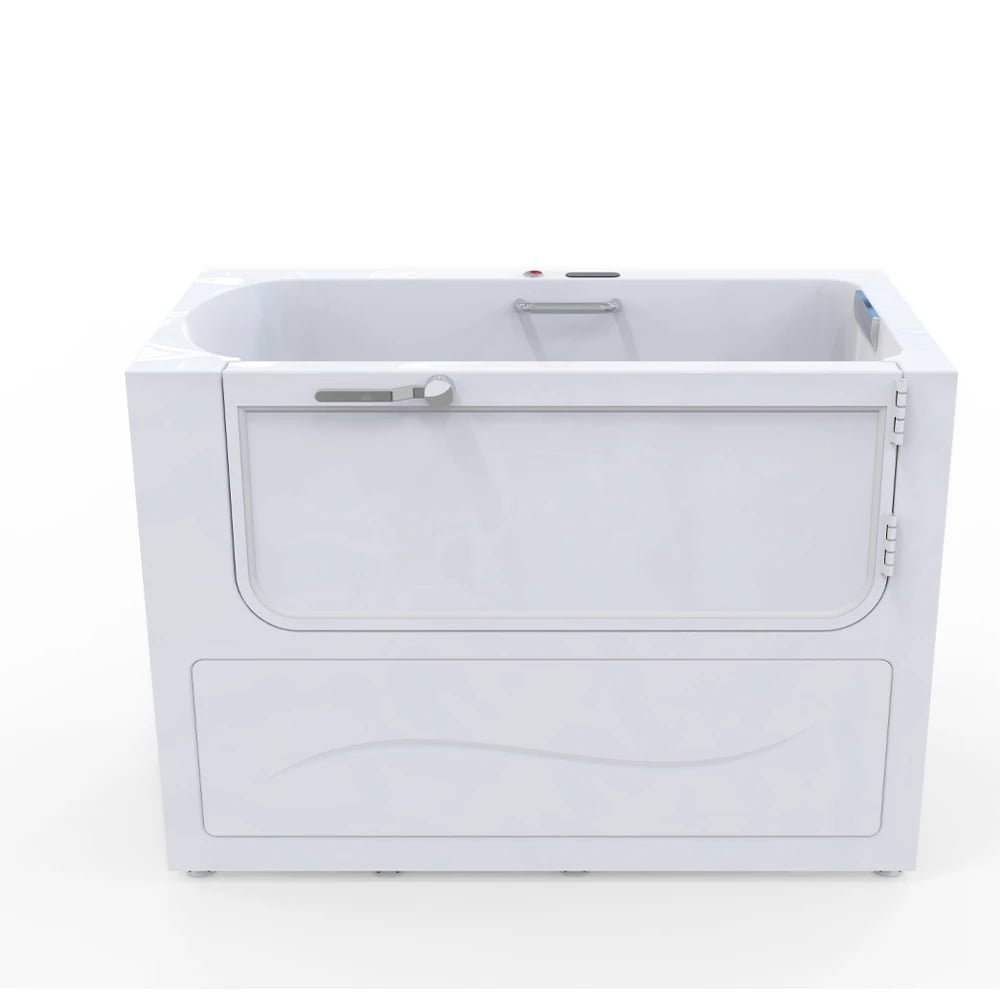

Baignoire De Transfert Pour Fauteuil Roulant Tramo WT5932 (fiches Datées Du 04/15)

La Tramo était une première baignoire de transfert pour fauteuil roulant, dotée d'une porte étanche s'ouvrant vers l'extérieur et d'une coque en acrylique ABS texturé, proposée en versions bain simple (WT5932S), massage à air (WT5932A) et nano-massage (WT5932H), chacune avec porte et évacuation à gauche ou à droite. Caractéristiques de la cuve : 32 x 59 x 33 pouces, dimensions d'expédition 38 1/2 x 64 x 42 1/2 pouces, poids net 196 livres et poids expédié 276 livres sur les versions massage (186 et 266 sur la version bain simple), 50 gallons à vide et de 30 à 40 une fois occupée, hauteur d'entrée de porte de 17 pouces, largeur de zone de bain de 26 pouces, plancher antidérapant, une barre d'appui, un appui-tête coussiné et un panneau d'accès frontal. La version à air comptait 16 jets d'air sur une soufflante chauffante de 0,66 CV ; la version nano comptait 42 jets de massage variables avec réchauffeur en ligne et chromothérapie. La plomberie utilisait des flexibles d'alimentation tressés NPT de 1/2 pouce et une évacuation de 2 pouces, sur un circuit dédié de 110 volts avec GFCI de 15 à 20 A. Garantie imprimée : garantie limitée à vie sur le joint d'étanchéité de porte et 3 ans sur la quincaillerie et les composants. Elle a été remplacée par la gamme Transfer à porte en L.

Gamme Gel Coat Accessible En Fauteuil Roulant, Modèles 325201 À 325204 (fiches Datées Du 07/14)

Avant la gamme Transfer en acrylique, Ella proposait une baignoire en fibre de verre gel coat accessible en fauteuil roulant, en quatre versions : 325201 bain simple, 325202 air, 325203 hydromassage et 325204 massage double, chacune en version gauche ou droite et avec coque blanche ou biscuit. Caractéristiques communes : 32 x 52 x 41 pouces, dimensions d'expédition 34 1/4 x 54 x 49 pouces, 100 gallons à vide et de 65 à 85 une fois occupée, seuil de 7 pouces, hauteur de siège de 17 pouces et largeur de siège de 22 pouces, plancher antidérapant, barre d'appui intégrée, panneaux d'accès amovibles et kit d'extension murale pour une ouverture de 60 pouces. Le poids net allait de 180 livres (bain simple) à 215 livres (double). La version double comptait 18 jets d'air sur une pompe chauffante à trois vitesses avec purge automatique et 6 jets hydromassants réglables avec réchauffeur en ligne. La robinetterie romaine chromée 5 pièces était installée par l'entrepreneur du client dans un rebord non percé ; la plomberie utilisait deux conduites d'alimentation de 30 pouces avec raccords de 3/4 pouce et une évacuation rapide de 1 1/2 pouce avec trop-plein. Garantie imprimée : 25 ans sur le corps de la baignoire, à vie sur le joint de porte et les jets d'air, et 5 ans sur la robinetterie et les pompes. L'article sur la construction en acrylique explique le passage de la fibre de verre à l'acrylique.

Visuels D'archive : La Gamme S-Class Et Les Premières Baignoires À Ouverture Vers L'extérieur

Cette présentation des baignoires à porte en U s'ouvrant vers l'extérieur cite le Malibu aux côtés du Lounger, du Front Entry et du Mobile, et montre les deux bondes de 2 pouces présentes sur la plupart des modèles, la bonde unique avec chaînette de secours sur certains, le verrouillage à trois loquets, l'air avec purge automatique, l'hydromassage avec réchauffeur en ligne, l'ozone, la robinetterie 5 ou 2 pièces, ainsi que les options de l'époque : microbulles, chromothérapie, aromathérapie, siège chauffant, paravent 4 volets, coussins, et boutons-poussoirs ou pavé tactile numérique.

Quel Manuel Couvre Une Baignoire À Ouverture Vers L'extérieur De 2017 Ou 2018 ?

Il existe deux générations d'anciens manuels du propriétaire pour la gamme à ouverture vers l'extérieur. Le manuel « Ella Outward Swing Door Walk In Baths Owners Manual » du 08/17 couvre les Malibu OA3052, Lounger OA2660, Tub4Two O2SA3060, Monaco OA3252 et Transfer OAL3052. Les manuels du 03/18 sont répartis par système de thérapie : une édition massage à air couvrant les Malibu OA3052A, Lounger OA2660A, Tub4Two O2SA3060A, Monaco OA3252 et OA3252A et Transfer OLA3052A, ainsi que les éditions correspondantes hydromassage, double, air plus microbulles et hydromassage plus microbulles pour ces mêmes cinq modèles. Ce sont tous des documents d'archive ; pour toute baignoire à ouverture vers l'extérieur actuelle, c'est le manuel de porte à ouverture vers l'extérieur du 15/06/23 figurant sur la page produit qui fait foi, et en cas de divergence entre les deux sur une procédure concernant une baignoire actuelle, suivez le manuel actuel. L'article sur les anciens manuels et la garantie actuelle explique pourquoi les conditions de garantie imprimées diffèrent également.

Pièces Et Assistance Pour Une Baignoire Ancienne

Commencez par l'étiquette du numéro de série située derrière le panneau d'accès à côté de la porte (voir où trouver vos numéros de modèle et de série) et par le décodeur des codes de modèle et de pièce pour les anciens numéros de modèle tels que OA2660 ou WT5932. L'assistance technique conserve des articles d'ancienne génération comme le régulateur TCV, les ensembles d'évacuation, les loquets de porte et les anciens contrôleurs, ou identifie un équivalent actuel ; l'article pièces et assistance pour les baignoires anciennes répertorie ce qui est généralement disponible.

Questions Fréquentes

Pour toute question propre à un modèle, y compris la fiche technique exacte de la baignoire de votre commande, ouvrez un ticket sur ellasbubbles.com/support ou appelez le (800) 480-6850 : l'équipe se fera un plaisir de vous aider.
