Les robinets à remplissage rapide Ella existent en deux ensembles à montage sur plage, et chaque baignoire est percée au moment de la commande pour l'un ou l'autre : l'ensemble 2 pièces à levier unique, certifié jusqu'à 16 GPM à 60 PSI, ou l'ensemble 5 pièces à leviers chaud et froid séparés, certifié jusqu'à 18 GPM. Les deux comprennent une douchette extractible à 5 jets (1,9 GPM) sur un flexible tressé de 5 pi et deux conduites d'alimentation de 3/4 po sur 5 pi ; les robinets d'arrêt ne sont pas inclus. La vitesse de remplissage réelle dépend de la pression d'eau et du diamètre des tuyaux de votre maison, ce qui explique pourquoi les deux ensembles remplissent à des rythmes comparables dans la plupart des foyers.
Utiliser Le 2 Pièces

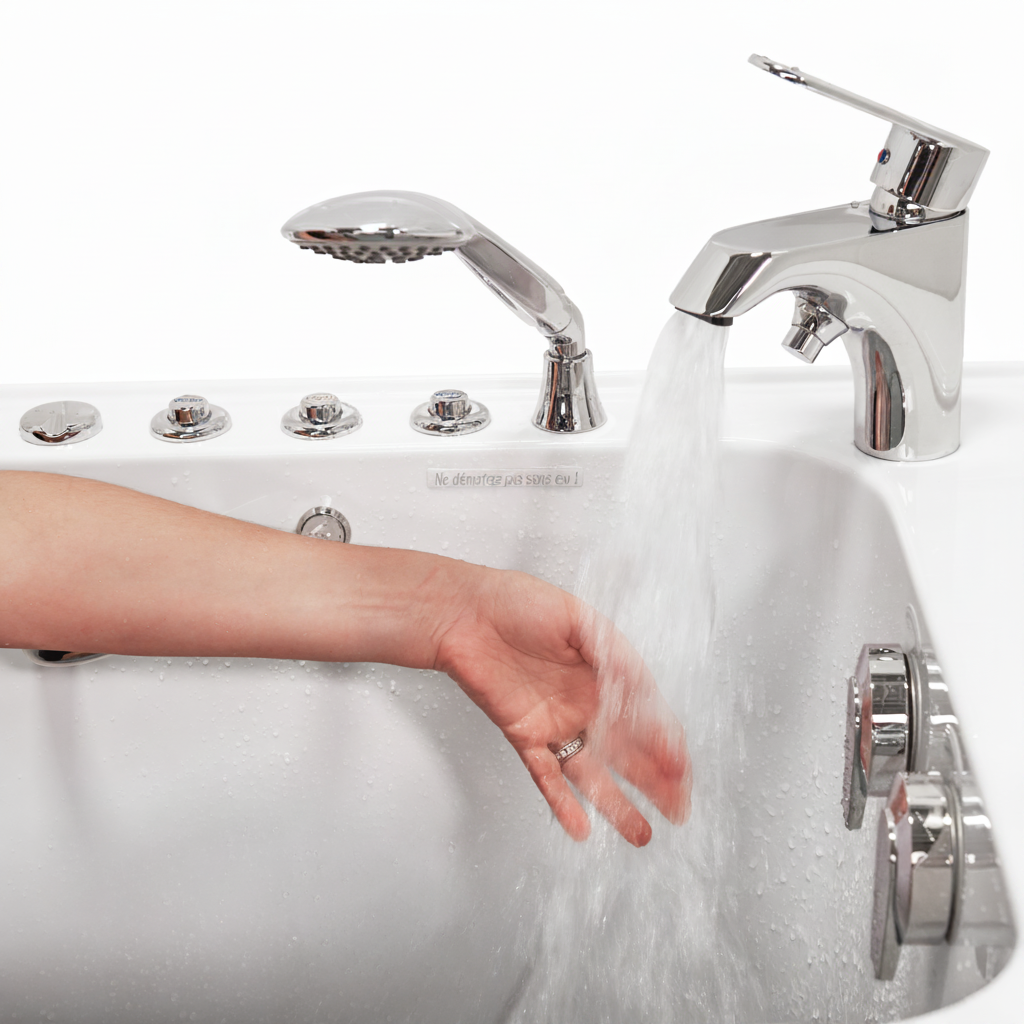

L'ensemble 2 pièces : un seul levier pour le débit et la température, avec le bouton inverseur sous le bec.
Levez le levier pour ouvrir ; à gauche c'est chaud, à droite c'est froid ; abaissez-le pour fermer.
Appuyez sur le bouton inverseur sous le bec pour passer du bec à la douchette.
Bec en laiton massif chromé, cartouche haut débit de 40 mm, certifié CSA B125.1, ASME A112.18.1, ICC 117.1, ANSI/NSF 61/9 et IAPMO UPC, avec levier conforme ADA.
Utiliser Le 5 Pièces
Les deux ensembles comprennent la douchette extractible à 5 jets.
Poignée rouge pour le chaud, bleue pour le froid ; le levier central est l'inverseur.
Tournez l'inverseur vers OFF et abaissez le levier du robinet pour utiliser la douchette ; faites défiler ses cinq jets.
Le 5 pièces n'est pas thermostatique. Les baignoires commandées avec l'ensemble thermostatique reçoivent à la place un mitigeur thermostatique sur la platine ; voir le mitigeur thermostatique expliqué.
Quelles Baignoires Reçoivent Quel Robinet
Le 5 pièces est la norme annoncée sur les modèles Elite, Royal, Deluxe, Ultimate, Ultra, Capri, Monaco, ShaK, Big4One, Standard, Standard60 et Transfer30 à TransferXXL. Le 2 pièces est de série sur les modèles Zen, Flow, Front Entry, Mobile, Lounger, Transfer26 et sur les baignoires deux places (deux becs). De nombreux modèles proposent l'un ou l'autre ensemble au moment de la commande. La LayDown72 est prête à recevoir un robinet et accepte l'un ou l'autre ensemble sur plage en option ; la LayDown60 n'a pas de robinet sur plage.
Finitions
Le chrome est la finition standard. L'ensemble 2 pièces est proposé en nickel brossé, et un ensemble de robinetterie Huntington Brass, marque partenaire, a été proposé en nickel satiné ou bronze antique sur demande. L'ensemble thermostatique n'existe qu'en chrome. Tout le reste de la baignoire demeure chromé : barres d'appui, poignée de porte, commandes de bonde, garnitures de jets et boutons. Les finitions au-delà de celles-ci vont et viennent, alors demandez à votre revendeur Ella ou à l'équipe au (800) 480-6850 avant de commander si vous avez un besoin précis. Le tableau complet des finitions se trouve dans couleurs de baignoires et finitions de quincaillerie.
Sans Robinet, Avec Votre Propre Robinet, Option Cascade
Les trous sont percés d'avance selon le gabarit Ella ; vous pouvez installer votre propre robinet s'il correspond, et une baignoire sans aucun perçage sur plage peut être demandée au moment de la commande, en commande spéciale. Un robinet fourni par le client est couvert par son propre fabricant et non par la garantie Ella.
Découpes du 2 pièces : trou de robinet de 2-1/2 po, trous de tiges de fixation de 1/3 po, trou diagonal de douchette de 7/8 po.
La LayDown 30x60 n'a pas de robinet sur plage ; utilisez un robinet mural tel que le robinet cascade Ella avec barre coulissante de 24 po et douchette à 4 jets, en chrome, nickel brossé ou noir mat (la disponibilité des finitions varie). Voir le robinet cascade mural.
La vidéo montre le robinet cascade mural remplissant une baignoire en moins de cinq minutes, la douchette à 4 jets sur colonne réglable et les trois finitions.
Un revendeur explique que chaque baignoire est percée au moment de la commande pour le robinet choisi, qu'il soit 2 pièces, thermostatique ou 5 pièces.
Vidéos D'installation
Cette vidéo montre pas à pas l'installation de l'ensemble à remplissage rapide 5 pièces, la version à poignées chaude et froide séparées et à levier inverseur, sur une baignoire à porte Ella.
Cette vidéo montre pas à pas l'installation de l'ensemble à remplissage rapide 2 pièces, la version à levier unique avec bouton inverseur sous le bec, sur une baignoire à porte Ella. Les étapes écrites pour les deux ensembles, y compris le support de douchette, se trouvent dans installer les robinets à remplissage rapide 2 pièces et 5 pièces.
Autres Vidéos Sur Les Robinets
Ce court extrait présente le robinet à remplissage rapide comme option d'amélioration pour une baignoire à porte ; il s'agit d'un aperçu visuel sur fond musical plutôt que d'une démonstration commentée, alors référez-vous aux vidéos d'installation ci-dessus pour les étapes de pose.
Cet extrait présente l'ensemble de robinetterie à remplissage rapide cinq pièces Ella sur une baignoire à porte ; aucune procédure n'est commentée, alors référez-vous aux vidéos d'installation ci-dessus pour les étapes de pose.
Questions Fréquentes
Quelle est la différence entre le robinet à remplissage rapide 2 pièces et le 5 pièces ?
L'ensemble 2 pièces est un mitigeur à levier unique doté d'un bec, d'une douchette extractible et d'un bouton inverseur sous le bec ; il est certifié jusqu'à 16 GPM à 60 PSI. L'ensemble 5 pièces utilise des poignées séparées, rouge pour le chaud et bleue pour le froid, un bec, un levier inverseur central et la même douchette à 5 jets ; il est certifié jusqu'à 18 GPM. Dans la plupart des foyers, ce sont la pression d'eau et le diamètre des tuyaux, et non le robinet lui-même, qui déterminent le débit de remplissage réel, ce qui explique pourquoi les deux ensembles remplissent à des vitesses comparables. Les deux comprennent la douchette sur un flexible tressé de 5 pi et deux conduites d'alimentation de 3/4 po sur 5 pi.
Quel robinet est fourni avec ma baignoire ?
L'ensemble 5 pièces est la norme annoncée sur les modèles Elite, Royal, Deluxe, Ultimate, Ultra, Capri, Monaco, ShaK, Big4One, Standard, Standard60 et Transfer30 à TransferXXL. L'ensemble 2 pièces est de série sur les modèles compacts comme les Zen, Flow, Front Entry, Mobile, Lounger et Transfer26, ainsi que sur les baignoires deux places, qui possèdent deux becs. De nombreux modèles proposent l'un ou l'autre ensemble au moment de la commande et chaque baignoire est percée pour l'ensemble retenu : votre confirmation de commande est donc la référence la plus sûre pour savoir quel robinet équipe votre baignoire. En cas de doute, votre revendeur Ella ou l'équipe au (800) 480-6850 peut le confirmer à partir de votre numéro de modèle et de série.
Quelles finitions sont proposées ?
Le chrome est la finition standard, et l'ensemble 2 pièces est également proposé en nickel brossé, le noir et l'or étant offerts sur certains ensembles. Un ensemble Huntington Brass, marque partenaire, a été proposé en nickel satiné ou bronze antique sur demande, tandis que l'ensemble thermostatique n'existe qu'en chrome. Tout le reste de la baignoire, y compris les barres d'appui, les garnitures de porte, les couvercles de bonde, les garnitures de jets et les boutons-poussoirs, demeure chromé. La disponibilité des finitions évolue avec le temps : confirmez donc auprès de votre revendeur Ella ou de l'équipe au (800) 480-6850 avant de commander si une finition précise compte pour vous.
Puis-je utiliser ma propre robinetterie ?
Oui, à condition qu'il corresponde aux perçages d'usine de la plage, qui suivent le gabarit standard Ella et ne peuvent plus être modifiés une fois la coque fabriquée. Une baignoire peut être commandée sans robinet installé afin que votre installateur en pose un, et une plage entièrement sans perçage peut être demandée au moment de la commande, en commande spéciale. Gardez à l'esprit qu'un robinet fourni par le client est couvert par son propre fabricant et non par la garantie Ella.
Fuites ou levier dur ?
Une fuite goutte à goutte ou un levier dur relève normalement de la cartouche plutôt que d'une défaillance du robinet. La cartouche haut débit de 40 mm de l'ensemble 2 pièces est remplaçable, et les cartouches chaude et froide de l'ensemble 5 pièces se retirent par le haut de chaque poignée. La procédure pas à pas se trouve dans remplacer la cartouche de votre robinet, et l'équipe peut confirmer la cartouche adaptée à partir de votre numéro de modèle et de série.
Le bouton inverseur de mon robinet 2 pièces est bloqué.
Un bouton d'inverseur bloqué sur l'ensemble 2 pièces est généralement dû à une poche d'air dans le flexible de la douchette ou à des dépôts calcaires. Dévissez le flexible de la douchette, retirez le limiteur de débit en plastique pour libérer la poche d'air, puis rebranchez la douchette : dans la plupart des cas, le bouton se débloque. Notre guide sur les problèmes de douchette et l'inverseur détaille chaque étape.
Les flexibles de douchette sont-ils interchangeables entre les deux ensembles ?
Non, les flexibles de douchette des ensembles 2 pièces et 5 pièces sont des pièces différentes et ne sont pas interchangeables. Lorsque vous avez besoin d'un remplacement, indiquez à l'équipe quel ensemble de robinetterie équipe votre baignoire et joignez une photo du robinet et de la douchette ainsi que votre numéro de modèle et de série, afin d'obtenir le bon flexible du premier coup.
L'un ou l'autre des ensembles comprend-il des vannes d'arrêt ?
Non, aucun des deux ensembles ne comprend de vannes d'arrêt. Chaque ensemble est livré avec deux flexibles d'alimentation de 3/4 pouce et 5 pieds de long ; les vannes d'arrêt accessibles sont posées par votre installateur dans le cadre des travaux de plomberie. Les avoir à portée de main simplifie grandement tout futur remplacement de cartouche ou de flexible.
Le robinet 5 pièces règle-t-il la température automatiquement ?
Non, le robinet 5 pièces n'est pas thermostatique : vous mélangez l'eau chaude et l'eau froide manuellement à l'aide des deux poignées. Les baignoires commandées avec l'option thermostatique reçoivent à la place un mitigeur thermostatique sur la platine, et cette option se configure au moment de la commande. L'article sur le mitigeur thermostatique mentionné plus haut explique comment cette vanne maintient une température constante.
Pour toute question propre à un modèle, ouvrez un ticket sur ellasbubbles.com/support ou appelez le (800) 480-6850.
