Remplacer une ancienne vanne thermostatique : entrées d'alimentation 1/2 pouce ou 3/4 pouce, la vis cachée de la plaque, le bouton du limiteur et ce qui est fourni

Quand une ancienne vanne thermostatique (TCV) ne mélange plus correctement, Ella's Bubbles fournit l'ensemble complet de la vanne thermostatique de remplacement plutôt qu'une cartouche seule, et la vanne actuelle utilise des raccords d'alimentation de 3/4 pouce. Si votre TCV d'origine possède des conduites d'alimentation de 1/2 pouce, la nouvelle vanne s'adaptera dès que vous ajouterez des adaptateurs NPT de 1/2 pouce vers 3/4 pouce. La plaque chromée qui recouvre la vanne est maintenue par quatre vis d'angle visibles plus une vis cachée sous l'inverseur du bec, et le petit bouton sous la poignée de la TCV est un limiteur qui vous permet de dépasser la température préréglée. Cet article détaille chacun de ces points afin que vous sachiez à quoi vous attendre avant de commencer.

Ma Baignoire Est-Elle Équipée D'une TCV ?

Selon la configuration de votre robinetterie, votre baignoire à porte Ella peut être équipée d'une vanne thermostatique Ella qui mélange l'eau chaude et l'eau froide à la température que vous avez réglée. Les baignoires commandées avec l'ensemble de robinetterie thermostatique en sont pourvues ; le robinet de remplissage rapide 5 pièces à double levier et le robinet 2 pièces à levier unique ne sont pas thermostatiques. La vanne est celle située le plus à gauche sur la plaque chromée. Si vous ne savez pas quelle robinetterie vous avez, envoyez une photo avec votre numéro de modèle et de série et l'équipe vous le dira. Les bases sont expliquées dans la vanne thermostatique expliquée.

Vanne Complète Uniquement

Deux questions fréquemment posées à l'équipe, en toute simplicité :

• Les cartouches ne sont pas fournies séparément. Le service d'assistance fournit la TCV complète. Il en va de même pour les inverseurs de l'ensemble de robinetterie : il n'existe pas de cartouches de rechange pour les inverseurs, mais l'inverseur complet peut être remplacé, comme l'explique inverseurs et remplacements.
• L'ancienne vanne 1/2 pouce est remplacée, pas remise à neuf. L'ancienne TCV avec conduites d'alimentation de 1/2 pouce n'est plus distribuée, et la solution proposée par l'équipe est la vanne actuelle. Si vous souhaitez d'abord essayer de nettoyer une cartouche vous-même, Ella's Bubbles publie une courte fiche de nettoyage : saisissez la cartouche par le haut et par le bas avec une pince multiprise (jamais par les joints en caoutchouc), dévissez les deux moitiés, retirez le clip de blocage et l'axe, nettoyez chaque pièce avec une brosse et un solvant doux, puis lubrifiez et remontez dans l'ordre inverse. La procédure complète et les conditions de garantie qui s'y rapportent figurent dans TCV bloquée ou qui ne mélange plus : nettoyage et remplacement de la cartouche.

Anciennes Entrées 1/2 Pouce Contre 3/4 Pouce Actuel

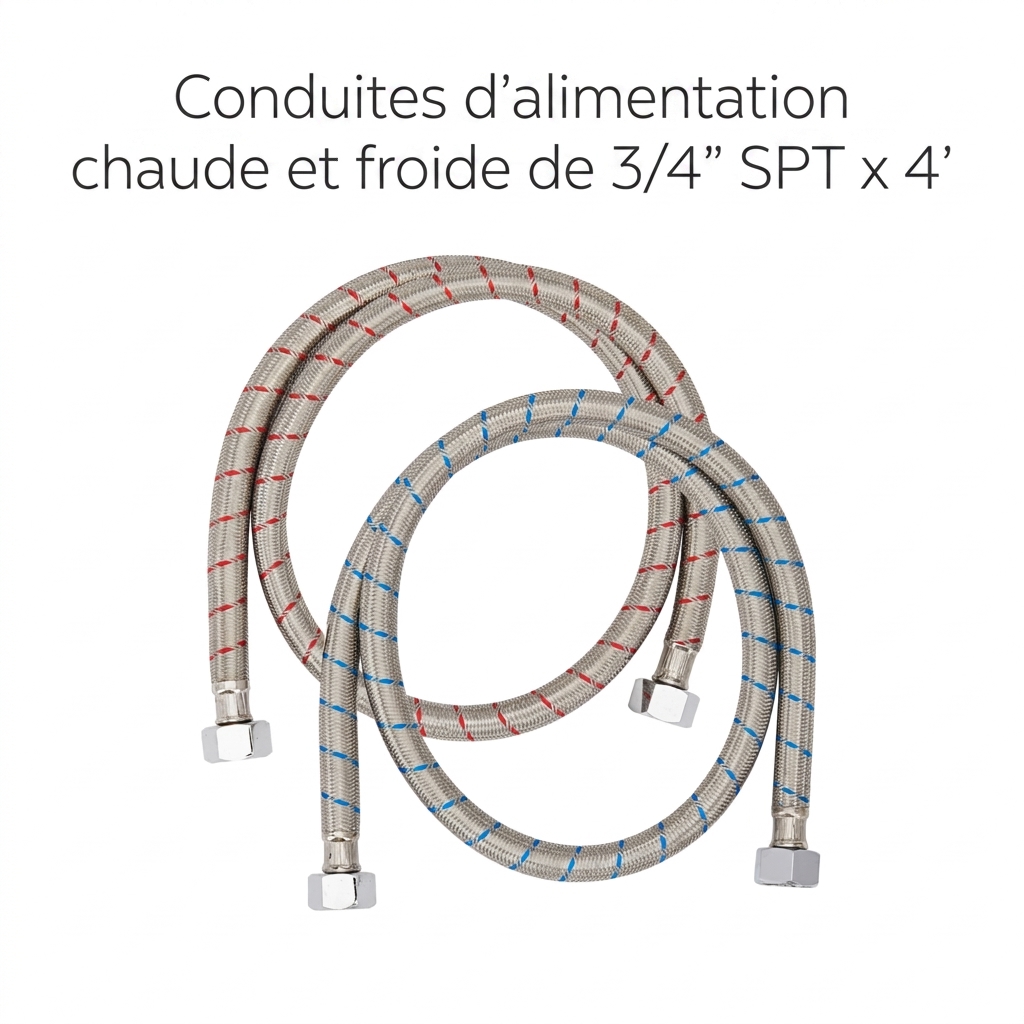

La TCV que Ella's Bubbles distribue aujourd'hui possède des raccords d'alimentation de 3/4 pouce. Si vous remplacez l'une des anciennes vannes de 1/2 pouce :

1. Vérifiez la taille de vos conduites d'alimentation existantes au niveau de la vanne avant de demander un remplacement.
2. Prévoyez une paire d'adaptateurs NPT de 1/2 pouce vers 3/4 pouce pour que la nouvelle vanne se raccorde à vos conduites existantes.
3. Demandez à l'équipe des photos de la TCV actuelle afin de la comparer à celle installée sous votre plaque.

Une vanne de remplacement s'obtient auprès de votre revendeur Ella ou de l'équipe au (800) 480-6850, qui confirmera l'adresse de livraison et la vanne adaptée à votre baignoire.

Soulever La Plaque Chromée

Pour accéder à la vanne, soulevez la plaque chromée du plan de la baignoire. Elle est maintenue par les quatre vis visibles aux coins de la plaque et par une cinquième vis cachée sous l'inverseur du bec, qui est la vanne centrale de la plaque. Retirez cette poignée d'inverseur pour dégager la vis centrale ; la plaque ne se soulèvera pas correctement tant qu'elle n'est pas enlevée.

Le Bouton Du Limiteur Sous La Poignée

Cette vidéo de présentation décrit l'ensemble de robinetterie cinq pièces fourni avec les modèles à double massage. Elle explique que l'ensemble comprend une vanne thermostatique qui maintient une température de remplissage sûre de 100,4 degrés, et qu'une simple pression sur le bouton permet d'augmenter la température de remplissage selon vos préférences. Elle montre également le mitigeur de douche réglable sur un flexible rétractable de 60 pouces ainsi que les rallonges de poignée des inverseurs, qui facilitent le réglage du débit. À voir : La baignoire à porte la plus plébiscitée pour un bain autonome et luxueux, avec chapitres et transcription complète.

Une précision que l'équipe apporte souvent : la TCV n'a pas de mécanisme de verrouillage distinct. Il y a un limiteur sous la poignée, réglé en usine sur la valeur de sécurité, et vous appuyez sur le bouton pour amener la poignée au-delà de ce point. Si le bouton est absent, la poignée reste d'un seul côté du limiteur et ne peut pas être réglée au-delà. La position du limiteur peut être ajustée, et l'équipe dispose d'une courte vidéo de calibrage de la TCV qu'elle partagera sur demande.

Remplacer Ou Entretenir La Vanne

À voir : Ella's Bubbles : remplacement de la vanne TCV, avec chapitres et transcription complète.

Deux détails de la vidéo de remplacement comptent avant tout pour un échange. Premièrement, lorsque le collier métallique doit être retiré, placez la pince multiprise ou l'étau à main sur la partie plate non filetée du collier prévue pour la clé afin de ne pas endommager le filetage, puis dévissez complètement le collier avant de sortir la cartouche. Deuxièmement, chaque fois que la vanne est ouverte, contrôlez les crépines d'admission et le clapet anti-retour situé en dessous, où s'accumulent sédiments, sel et débris ; une brosse douce avec du CLR les nettoie, et une fine couche de graisse au lithium sur les joints facilite le remontage. Serrez fermement sans excès, puis remettez en place la rosace, les rondelles, le limiteur et la poignée dans l'ordre inverse.

C'est un travail simple pour un plombier agréé ou un bricoleur compétent. La garantie publiée exige que la dépose et le nettoyage de la TCV soient confiés à un entrepreneur ou un plombier agréé et assuré, et elle demande également que la TCV soit protégée par un filtre en ligne ou un tamis nettoyé périodiquement, car l'encrassement de la cartouche par le calcaire, le fer ou les grosses particules présentes dans l'eau n'est pas couvert. Voir protéger la TCV avec un filtre en ligne.

Conditions De Garantie De L'ensemble De Robinetterie

La TCV, qui est la vanne située le plus à gauche sur la plaque, bénéficie d'une garantie limitée d'un an, distincte de la garantie à vie sur les pièces. Les inverseurs de la même plaque bénéficient de la garantie limitée à vie sur les pièces, et un inverseur défectueux est expédié sous garantie après examen des photos. Les exceptions sont détaillées dans exceptions de garantie : la TCV, les robinetteries non Ella et la qualité de l'eau. Les propriétaires de baignoires beaucoup plus anciennes trouveront le régulateur de TCV d'ancienne génération et d'autres pièces abandonnées dans pièces et assistance pour les anciennes baignoires Ella.

Le Corps De Vanne Actuel Est Légèrement Plus Large : Élargir Le Trou Du Tablier

Outre le passage aux entrées NPT de 3/4 de pouce, le corps de la vanne thermostatique actuelle est légèrement plus large que celui du modèle abandonné. Sur une baignoire ancienne, il se peut qu'il ne passe pas dans l'ouverture existante du tablier sans un léger élargissement. La vanne mélange l'eau chaude et l'eau froide jusqu'à une température réglée, exactement comme le faisait l'ancienne : les changements sont donc physiques et non fonctionnels, et l'usage au quotidien reste identique.

1. Coupez les arrivées d'eau chaude et froide de la baignoire.
2. Débranchez les conduites d'alimentation, puis déposez l'ancienne vanne et sa plaque de tablier.
3. Présentez la nouvelle vanne par le dessous. Si le corps coince dans l'ouverture du tablier, repérez le dégagement supplémentaire nécessaire. Il est généralement d'environ 1/4 de pouce.
4. Élargissez l'ouverture petit à petit à l'aide d'un outil rotatif, en vérifiant l'ajustement au fur et à mesure, et arrêtez-vous dès que la vanne passe. Limitez la coupe pour que la plaque de tablier recouvre toujours l'ouverture.
5. Si vos conduites font 1/2 pouce, vissez les adaptateurs NPT 1/2 pouce vers 3/4 de pouce sur les entrées de la vanne, étanchéifiez les raccords, branchez les conduites d'alimentation et posez la plaque de tablier.
6. Rétablissez l'alimentation en eau, vérifiez l'absence de fuite à chaque raccord et réglez la vanne à une température confortable.

Les adaptateurs comme l'élargissement sont des opérations courantes pour un plombier agréé, et le support technique peut répondre par téléphone aux questions de votre plombier. Au moment de commander, munissez-vous de votre numéro de modèle et de série. Certaines baignoires anciennes figurent sous un nom de modèle actuel dans les registres d'Ella's Bubbles : le numéro de série est donc le moyen le plus rapide d'associer votre baignoire à la bonne vanne.
