Sustitución de una TCV antigua: entradas de suministro de 1/2 pulgada frente a 3/4 de pulgada, el tornillo oculto de la placa, el botón regulador y qué se suministra

Cuando una válvula de control termostática (TCV) antigua deja de mezclar correctamente, Ella's Bubbles suministra el conjunto completo de la válvula TCV de repuesto en lugar del cartucho por separado, y la válvula actual utiliza conexiones de suministro de 3/4 de pulgada. Si su TCV original tiene líneas de suministro de 1/2 pulgada, la nueva válvula encajará en cuanto añada adaptadores NPT de 1/2 pulgada a 3/4 de pulgada. La placa cromada que cubre la válvula se sujeta con cuatro tornillos visibles en las esquinas más un tornillo oculto debajo del desviador del caño, y el pequeño botón que hay bajo la manija de la TCV es un regulador que le permite superar la temperatura preestablecida. Este artículo trata cada uno de esos puntos para que sepa qué esperar antes de empezar.

¿Mi Bañera Tiene TCV?

Según la configuración de su grifería, su bañera con puerta Ella puede incluir una válvula de control termostática Ella que mezcla el agua caliente y fría hasta la temperatura que usted fije. Las bañeras pedidas con el paquete de grifería termostática la incluyen; la grifería de llenado rápido de 5 piezas con doble palanca y la grifería de 2 piezas con palanca única no son termostáticas. La válvula es la situada más a la izquierda en la placa cromada. Si no está seguro de qué grifería tiene, envíe una foto con su modelo y número de serie y el equipo se lo indicará. Los aspectos básicos están en la válvula de control termostática explicada.

Solo La Válvula Completa

Dos cuestiones que se le plantean a menudo al equipo, respondidas con claridad:

• Los cartuchos no se suministran por separado. El servicio de soporte proporciona la TCV completa. Lo mismo ocurre con las válvulas desviadoras del conjunto de grifería: no hay cartuchos de repuesto para los desviadores, pero sí se puede sustituir la válvula desviadora completa, tal como se explica en válvulas desviadoras y sustituciones.
• La válvula antigua de 1/2 pulgada se sustituye, no se reacondiciona. La TCV anterior con líneas de suministro de 1/2 pulgada ya no está disponible, y la solución que ofrece el equipo es la válvula actual. Si prefiere intentar limpiar usted mismo un cartucho, Ella's Bubbles publica una breve ficha de limpieza: sujete el cartucho por arriba y por abajo con unas tenazas ajustables (nunca por las juntas de goma), desenrosque las dos mitades, retire el clip de bloqueo y el eje, limpie cada pieza con un cepillo y un disolvente suave, y después lubrique y vuelva a montar en orden inverso. El procedimiento completo y las condiciones de garantía que lo rodean están en TCV atascada o que no mezcla: limpieza y sustitución del cartucho.

Entradas Antiguas De 1/2 Pulgada Frente a Las Actuales De 3/4 De Pulgada

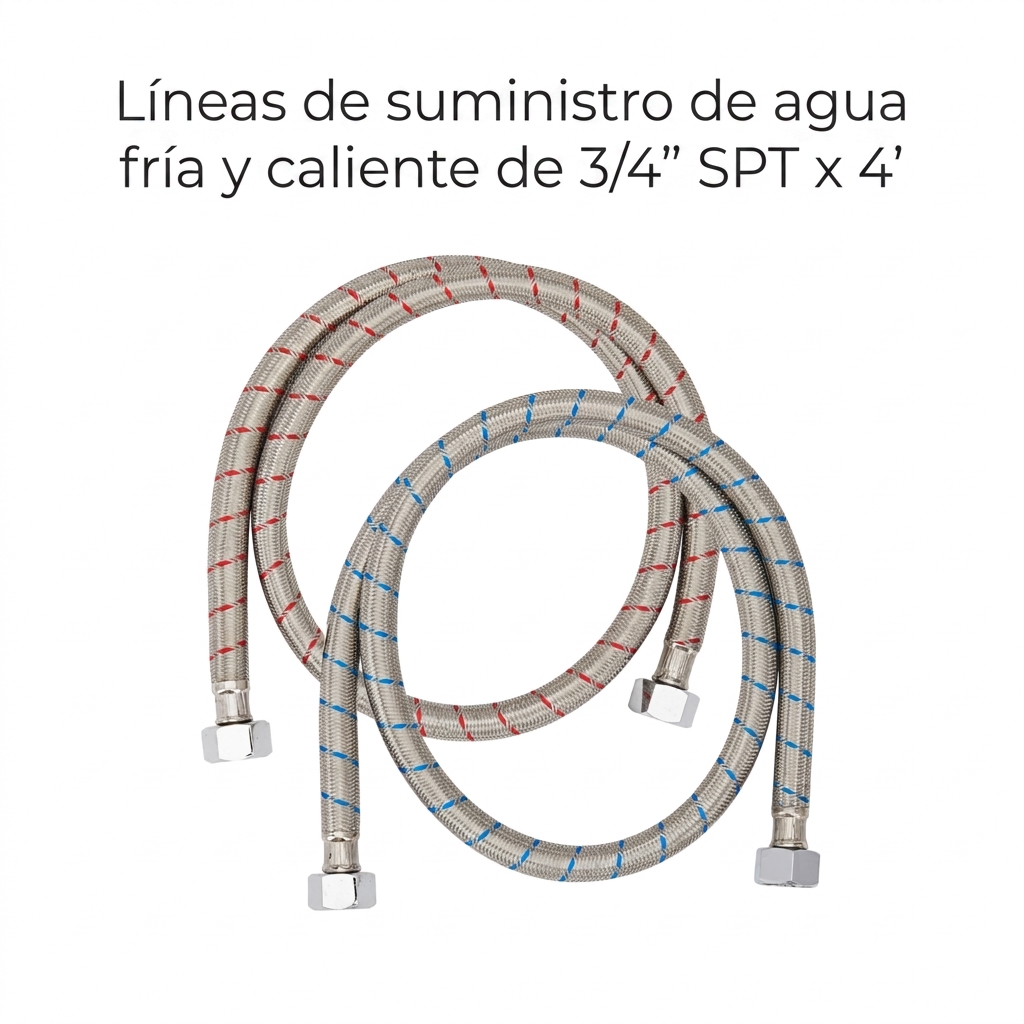

La TCV que Ella's Bubbles ofrece hoy tiene conexiones de suministro de 3/4 de pulgada. Si va a sustituir una de las válvulas anteriores de 1/2 pulgada:

1. Confirme el tamaño de sus líneas de suministro actuales en la válvula antes de solicitar un repuesto.
2. Cuente con un par de adaptadores NPT de 1/2 pulgada a 3/4 de pulgada para que la nueva válvula se conecte a sus líneas existentes.
3. Pida al equipo fotos de la TCV actual para poder compararla con la que tiene bajo la plataforma de su bañera.

La válvula de repuesto se gestiona a través de su distribuidor Ella o del equipo en el (800) 480-6850, que confirmará la dirección de envío y qué válvula encaja en su bañera.

Levantar La Placa Cromada

Para llegar a la válvula hay que levantar la placa cromada de la plataforma de la bañera. Se sujeta con los cuatro tornillos visibles de las esquinas de la placa y con un quinto tornillo oculto bajo la válvula desviadora del caño, que es la válvula central de la placa. Retire esa manija del desviador para dejar a la vista el tornillo central; la placa no se levantará limpiamente hasta que lo haya quitado.

El Botón Regulador Bajo La Manija

Este vídeo general describe el juego de grifería de cinco piezas que se incluye con los modelos de doble masaje. Explica que el juego incluye una válvula de control termostática que mantiene una temperatura de llenado segura de 100,4 grados y que, con solo pulsar un botón, puede aumentar la temperatura de llenado a su gusto. También muestra el mezclador de ducha ajustable con una manguera retráctil de 60 pulgadas y las extensiones de las manijas de los desviadores que facilitan el ajuste del caudal. Vea: Bañera con puerta más votada para un baño independiente y lujoso con capítulos y transcripción completa.

Una aclaración que el equipo da a menudo: la TCV no tiene un mecanismo de bloqueo independiente. Bajo la manija hay un regulador, ajustado de fábrica al valor seguro preestablecido, y basta con pulsar el botón para mover la manija más allá de ese punto. Si falta el botón, la manija se queda en un lado del regulador y no puede pasar de ahí. La posición del regulador se puede ajustar, y el equipo tiene un breve vídeo de calibración de la TCV que le enviará si lo solicita.

Sustituir O Reparar La Válvula

Vea: Ella's Bubbles: Sustitución de la válvula TCV con capítulos y transcripción completa.

Dos detalles del vídeo de sustitución son los más importantes para un cambio. Primero, cuando haya que retirar el collarín metálico, coloque las tenazas ajustables o el alicate de presión en la zona plana sin rosca del collarín prevista para llave, de modo que no se dañen las roscas, y después desenrosque el collarín por completo antes de sacar el cartucho. Segundo, siempre que la válvula esté abierta, revise las rejillas de entrada y la válvula antirretorno de la parte inferior, donde se acumulan sedimentos, sales y residuos; un cepillo suave con CLR los limpia, y una capa ligera de grasa de litio en las juntas facilita el montaje. Apriete bien sin pasarse de par y vuelva a colocar el embellecedor, las arandelas, el regulador y la manija en orden inverso.

Es un trabajo sencillo para un fontanero titulado o un manitas competente. La garantía publicada exige que la retirada y limpieza de la TCV las realice un contratista o fontanero titulado y asegurado, y también exige que la TCV esté protegida por un filtro en línea o una malla que se limpie periódicamente, ya que la obstrucción del cartucho por calcio, hierro o partículas gruesas presentes en el agua no está cubierta. Consulte cómo proteger la TCV con un filtro en línea.

Condiciones De Garantía Del Conjunto De Válvulas

La TCV, que es la válvula situada más a la izquierda en la placa, tiene una garantía limitada de un año, independiente de la garantía de por vida de las piezas. Las válvulas desviadoras de la misma placa sí tienen la garantía limitada de por vida de las piezas, y un desviador averiado se envía en garantía tras revisar las fotos. Las excepciones se detallan en excepciones de la garantía: la TCV, griferías que no son Ella y la calidad del agua. Los propietarios de bañeras mucho más antiguas encontrarán el regulador de TCV antiguo y otras piezas descatalogadas en piezas y soporte para bañeras Ella antiguas.

El Cuerpo De Válvula Actual Es Un Poco Más Ancho: Ampliar El Orificio De La Encimera

Además del cambio a entradas NPT de 3/4 de pulgada, el cuerpo de la válvula termostática actual es un poco más ancho que el descontinuado. En una bañera antigua puede que no pase por la abertura existente de la encimera sin recortarla un poco. La válvula mezcla el agua caliente y fría hasta alcanzar una temperatura fijada, exactamente igual que la válvula anterior, así que los cambios son físicos y no funcionales, y el uso diario se siente igual.

1. Cierre el suministro de agua caliente y fría de la bañera.
2. Desconecte las líneas de suministro y retire la válvula antigua y su placa embellecedora.
3. Pruebe el ajuste de la nueva válvula desde abajo. Si el cuerpo se atasca en la abertura de la encimera, marque cuánta holgura adicional hace falta. Suele ser aproximadamente 1/4 de pulgada.
4. Amplíe la abertura poco a poco con una herramienta rotativa, comprobando el ajuste sobre la marcha, y deténgase en cuanto la válvula pase. Mantenga el corte pequeño para que la placa embellecedora siga cubriendo la abertura.
5. Si sus líneas son de 1/2 pulgada, enrosque los adaptadores NPT de 1/2 a 3/4 de pulgada en las entradas de la válvula, selle las uniones, conecte las líneas de suministro y coloque la placa embellecedora.
6. Restablezca el suministro de agua, revise cada unión en busca de goteos y ajuste la válvula a una temperatura agradable.

Tanto los adaptadores como el recorte son trabajos rutinarios para un fontanero con licencia, y el soporte técnico puede responder por teléfono a las preguntas de su fontanero. Al hacer el pedido, tenga a mano el número de modelo y de serie. Algunas bañeras anteriores figuran con el nombre de un modelo actual en los registros de Ella's Bubbles, así que el número de serie es la forma más rápida de asociar su bañera con la válvula correcta.
