Instalación del kit de columna de ducha en su bañera con puerta

La instalación del kit de columna de ducha en una bañera con puerta Ella consiste en montar una columna de cromo o níquel cepillado en el orificio de la ducha de mano de la cubierta de la bañera, conectarla al desviador de su grifo de llenado rápido Ella de 2 o 5 piezas con la línea de suministro trenzada de 1/2 pulgada incluida y fijar el tubo vertical a la pared con un conector de tubo corto o largo. Como esa línea de suministro llega hasta el grifo por detrás de la bañera, el kit de montaje en cubierta debe instalarse antes de la instalación final de la bañera. Este artículo cubre la regla de tiempos, el contenido del kit, los pasos para ambos juegos de grifo, la elección del conector de pared y la alternativa de columna deslizante.

Antes De Empezar: Dos Cosas Que Debe Saber

• Instale el kit de cubierta antes de la instalación final de la bañera. Como la columna se conecta a la fontanería del grifo por detrás de la bañera, el kit de columna de ducha de montaje en cubierta requiere acceso a la parte trasera de la bañera. Debe instalarse antes de la instalación final de su bañera con puerta. Si su bañera ya está instalada en un nicho, hable con el equipo llamando al (800) 480-6850 y con su instalador antes de hacer el pedido para saber si sus paneles de acceso dejan espacio suficiente para realizar la conexión.
• Compatibilidad del grifo. El kit de columna de ducha solo puede instalarse en bañeras con puerta que tengan un grifo de llenado rápido Ella de 2 o 5 piezas. El kit no incluye la manguera extraíble ni la ducha de mano; utiliza la ducha de mano y la manguera de su juego de grifo de 2 o 5 piezas, nuevo o existente. Si su grifo aún no está instalado, primero consulte la guía de instalación del grifo de llenado rápido.

Qué Incluye El Kit Y Cómo Funciona

• Una columna de acero inoxidable, en cromo o níquel cepillado, que se monta en la cubierta de la bañera y se conecta al desviador del grifo mediante el latiguillo trenzado de acero inoxidable de 1/2 pulgada incluido.

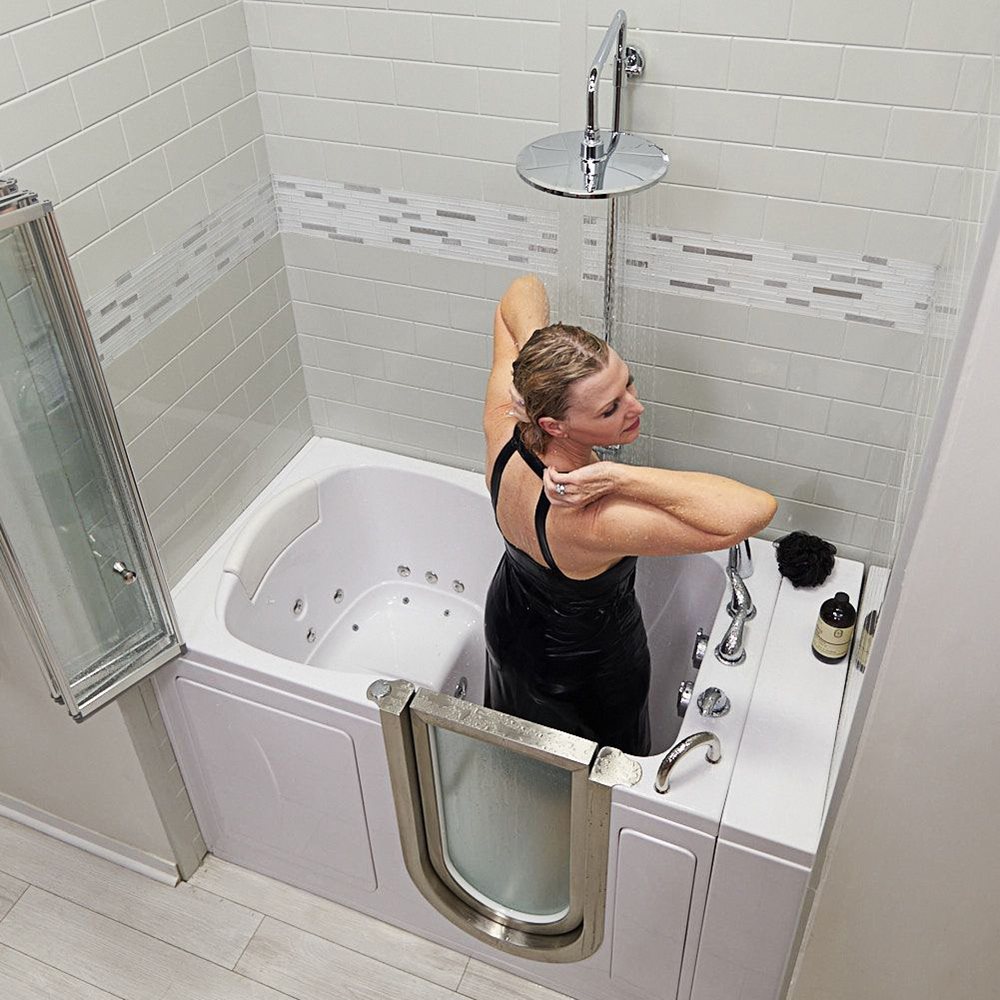

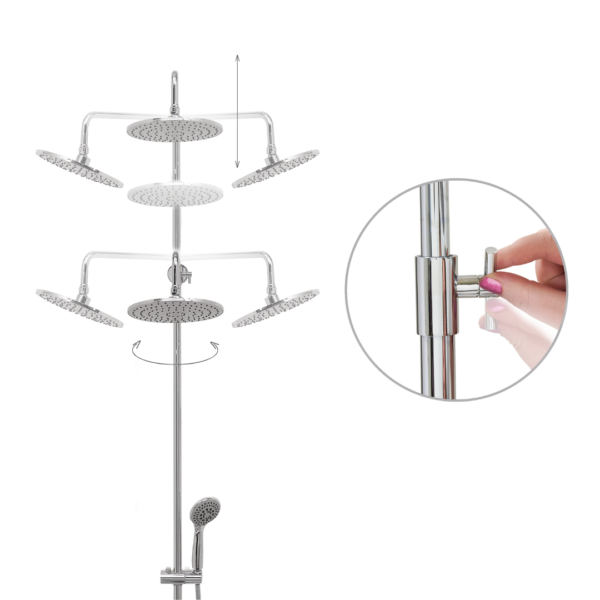

• Un cabezal de ducha tipo lluvia de 10 pulgadas que pivota para una ducha de pie o sentado.

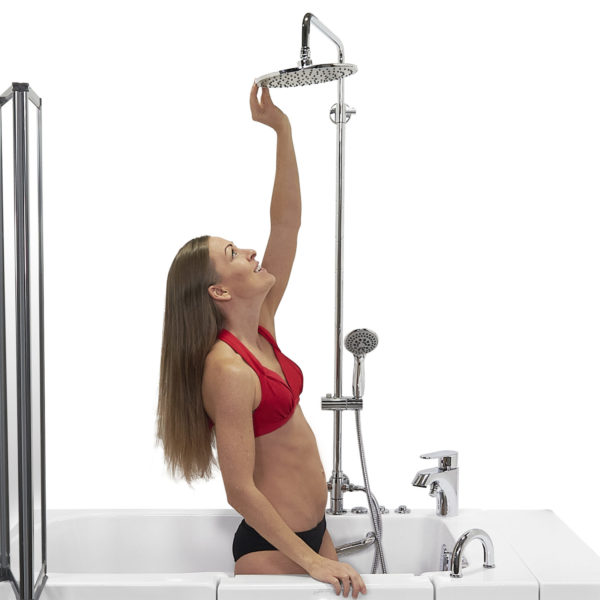

• Una sección superior telescópica: medido desde la cubierta de la bañera, el cabezal se ajusta desde un mínimo de 37 pulgadas hasta un máximo de 64 pulgadas. En una instalación típica, esto sitúa el cabezal de lluvia a unas 90 pulgadas del suelo, algo más de 7 pies, con unas 14 pulgadas de ajuste hacia abajo hasta unas 76 pulgadas.
• Un desviador de apertura y cierre que selecciona el cabezal de ducha tipo lluvia o la ducha de mano extraíble. Tenga en cuenta que los dos cabezales no pueden funcionar a la vez; es una cuestión de diseño, no un defecto.
• Un soporte de altura y ángulo ajustables para la ducha de mano de 5 modos del grifo.

Vea El Vídeo: Resumen Del Kit De Columna De Ducha

El video muestra cómo se conecta el kit a la grifería de llenado rápido de 2 o 5 piezas: pulse el botón desviador en el juego de 2 piezas, o gire la manija desviadora en el juego de 5 piezas, para alternar entre la ducha de mano multifunción y la ducha de lluvia superior. Vea: Combo de bañera con puerta y ducha con kit de columna de ducha: para un baño cómodo con capítulos y transcripción completa.

Instalación De La Base Y El Tubo Vertical De La Columna

Vea: Ella's Bubbles Shower Column Installation With A 5 Piece Faucet Set con capítulos y transcripción completa.

1. Retire el receptáculo de la ducha de mano para dejar a la vista el orificio pretaladrado de la cubierta de la bañera.
2. Retire la arandela de goma, la arandela metálica y el collarín de bloqueo de la unidad base. Aplique un poco de silicona, introduzca la base en el orificio, vuelva a colocar las arandelas y el collarín de bloqueo y apriete los tornillos prisioneros sin excederse con el par.
3. Fije la altura de la base de la columna. Recomendamos 7 pulgadas.
4. Compruebe que la junta esté bien asentada y enrosque el tubo vertical en la base. Apriete a mano y añada de un cuarto a media vuelta con una llave.
5. Conecte el latiguillo de alimentación de la ducha de 1/2 pulgada a la parte inferior de la unidad base, apriételo de la misma manera y después conecte el otro extremo al desviador del grifo.
6. Coloque los soportes de montaje inferior y superior. La profundidad del soporte se ajusta con una llave Allen para adaptarse a su pared, hasta 2 1/2 pulgadas hacia fuera o 1 3/8 pulgadas hacia dentro, y la junta de goma se coloca en la placa de montaje antes de fijarla.
7. Asegúrese de que la columna quede perfectamente nivelada y vertical y fije después los soportes de montaje a la pared de la ducha.
8. Acople el cabezal de ducha tipo lluvia al tubo vertical. Acople la tuerca adaptadora a la columna, conecte la manguera flexible de la ducha de mano, apriete a mano más un cuarto o media vuelta y coloque la ducha de mano en su soporte.

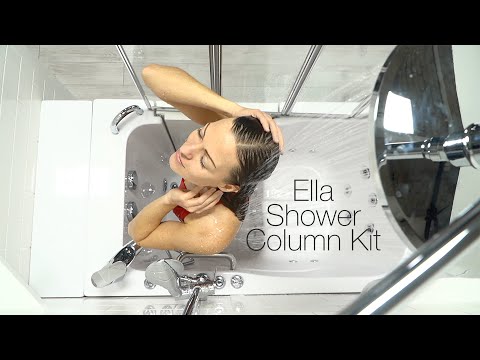

Instalación Con El Juego De Grifo De 2 Piezas

El proceso es el mismo, con estas particularidades: aplique un cordón de silicona en la base, introduzca la unidad base en el orificio pretaladrado libre y fije una altura de unas 7 pulgadas desde la cubierta de la bañera hasta el centro del selector del desviador. Coloque la junta de goma, después la arandela metálica, enrosque el collarín metálico de bloqueo y apriete con firmeza los tornillos prisioneros sin excederse con el par. Lleve la línea de alimentación de la columna de ducha desde la parte inferior de la columna hasta la conexión de latón del grifo, apriete a mano y después ajuste cada conexión de un cuarto a media vuelta. El soporte de pared de latón se regula y se bloquea con una llave Allen; deslice el collarín cromado y la junta de goma en cada brazo de montaje antes de colocar los soportes y compruebe que el tubo vertical quede exactamente vertical antes del montaje final.

El clip de arriba muestra la misma instalación desde un segundo ángulo.

Instalación Con El Juego De Grifo De 5 Piezas

Con el juego de 5 piezas, la línea de suministro se conecta al cuerpo del desviador, entre las manijas de agua caliente y fría, y es la manija del desviador, en lugar de un botón, la que selecciona la salida. Todo lo demás es idéntico. Vea: Ellas Bubbles - Walk In Bathtub Shower Column Kit Install With Five Piece Faucet con capítulos y transcripción completa.

Cómo Elegir El Conector De Pared Adecuado

La columna se ancla a la pared con un conector de tubo corto o largo y, para mayor seguridad, la barra se atornilla a la pared.

• Conector corto, ajustable de 2 1/4 a 3 1/4 pulgadas: se utiliza cuando la columna se fija directamente a la pared.
• Conector largo, ajustable de 4 a 5 pulgadas: se usa cuando su bañera lleva el panel de extensión o kit de relleno en una instalación en nicho de tres paredes.

Cómo Lograr Un Sellado Hermético En La Cubierta

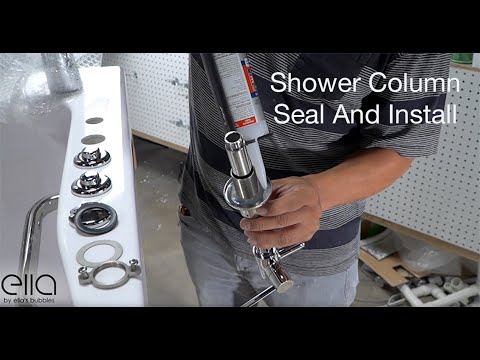

El video muestra cómo el cordón de silicona, la junta, la arandela y el collar de fijación sellan el orificio de la cubierta. Si alguna vez aparece agua debajo de la bañera cerca de la columna, revise primero esta unión y las conexiones de suministro, tal como se describe en agua debajo o detrás de la bañera. Vea: Columna de ducha con sello hermético para bañeras con puerta con capítulos y transcripción completa.

Alternativa: La Columna De Ducha Deslizante Montada En La Pared

Vea: Ella's Bubbles: instalación de la columna de ducha deslizante montada en la pared con capítulos y transcripción completa.

1. Elija la ubicación de la columna, compruebe el nivel y marque el orificio del soporte inferior. Taladre, introduzca el taco, golpéelo hasta dejarlo enrasado, coloque el tornillo más corto y deslice la tapa cromada sobre el soporte.
2. Coloque la columna en el soporte inferior. Antes de fijar la parte superior, coloque el soporte del cabezal de ducha en la columna e introduzca el soporte superior por la columna.
3. Marque y taladre el orificio superior, introduzca el taco y coloque el tornillo más largo a través del orificio previsto en la columna. Deslice la tapa cromada sobre el soporte.
4. Retire el cabezal de ducha, acople el conector, conecte la línea de extensión, apriete a mano e introduzca el sobrante de línea en el receptáculo. El conector y la arandela de goma crean el sellado estanco en el receptáculo.
5. Vuelva a colocar el cabezal de ducha y póngalo en el soporte, que se regula en altura y pivota de lado a lado.

Importante: extender demasiado la ducha de mano sin la línea de extensión y el acoplador instalados crea riesgo de fugas, así que nunca omita esas dos piezas. El artículo sobre la barra deslizante y el acoplador de extensión explica el porqué en detalle.
