Preguntas eléctricas frecuentes: 15 o 20 amperios, un circuito o dos, GFCI en la toma o en el disyuntor, etiquetas de cables y diagramas

Actualizado septiembre 2026

▶Glosario9
  1. ¿Bastan 15 Amperios?
  2. ¿Son 120 Voltios O 240 Voltios?
  3. ¿Un Circuito De 20 Amperios O Dos?
  4. ¿GFCI En La Toma, En El Disyuntor O En Ambos?
  5. ¿Viene Un Diagrama En El Embalaje? ¿Qué Significan Las Etiquetas De Los Cables?
  6. ¿Dónde Van Las Tomas De Corriente?
  7. Puesta a Tierra
  8. Dónde Se Enchufa La Tercera Bomba
  9. Preguntas Frecuentes

Los requisitos eléctricos de una bañera con puerta Ella se resumen así: toda bañera con bombas funciona con circuitos dedicados de 20 amperios, 120 voltios y protección GFCI, y la cantidad de circuitos depende del paquete de hidromasaje que haya elegido. Una línea de 15 amperios solo es correcta en dos casos: la Ella Flow, cuya toma está especificada a 15 amperios, y una bañera de inmersión cuyo único elemento eléctrico es el asiento y respaldo con calefacción. Todo lo demás necesita 20 amperios, y cualquier paquete con masaje de pies independiente o MicroBubbles siempre necesita una segunda línea. Este artículo responde las preguntas eléctricas que instaladores y propietarios hacen con más frecuencia. La tabla completa de circuitos modelo por modelo está en el artículo de requisitos eléctricos por modelo, así que aquí solo se resume.

¿Bastan 15 Amperios?

No, salvo en el caso de la Flow y en el de la bañera de inmersión con asiento con calefacción mencionado arriba. Cuando se cableó un circuito de 15 amperios para una bañera hidromasaje estándar, la caja de control sobrecarga el disyuntor, que es exactamente el síntoma del que oye hablar el equipo de soporte. La bomba de hidromasaje y su calentador en línea comparten un mismo enchufe, y el calentador solo funciona mientras la bomba de agua está encendida, así que una sola línea de 20 amperios alimenta sin problema una bañera solo con hidromasaje. Una bañera sin bombas es otra historia: el artículo sobre bañeras con puerta solo de inmersión explica por qué una bañera de inmersión no necesita ningún circuito dedicado a menos que se le añada el asiento con calefacción.

¿Son 120 Voltios O 240 Voltios?

Todas las bañeras con puerta Ella funcionan con corriente doméstica estándar norteamericana de 110/120 voltios. Las hojas de especificaciones indican la cifra como 110/120V, 115V 60Hz o 115/120V 60Hz según el modelo, y todas describen el mismo circuito doméstico común. Ninguna bañera Ella necesita alimentación de 240 voltios.

¿Un Circuito De 20 Amperios O Dos?

Cuente las bombas y opciones de su paquete en lugar de adivinar por el nombre del modelo. En resumen: hidromasaje solo, o aire más hidromasaje en una bañera de un asiento, funciona con un circuito GFCI dedicado de 20 amperios. Si añade masaje de pies independiente o MicroBubbles, necesita un segundo circuito; como dice el equipo técnico, el masaje de pies independiente y MicroBubbles siempre requieren un segundo circuito. Una bañera con hidromasaje más masaje de pies independiente, por ejemplo, requiere dos disyuntores de 20 amperios, uno por cada línea etiquetada. El paquete completo de aire, hidromasaje, pies y MicroBubbles en la Shak y la Big4One, y el paquete completo en las bañeras de dos asientos, necesita tres. La bañera no puede compartir circuito con ningún otro aparato, y no debe colocarse ningún otro aparato a menos de 3 pies de la bañera. Qué combinaciones admite cada modelo se explica en combinaciones de terapias por modelo.

¿GFCI En La Toma, En El Disyuntor O En Ambos?

Basta con uno u otro. La garantía exige protección GFCI en el circuito y no especifica si esa protección va en el tomacorriente o en el disyuntor. Un video antiguo sobre la instalación eléctrica dice que en ambos, y el equipo técnico ha confirmado que esa redacción no es correcta. Su electricista con licencia puede elegir la ubicación que mejor se adapte a su panel y al código local. Sea cual sea, el circuito debe estar dedicado a la bañera.

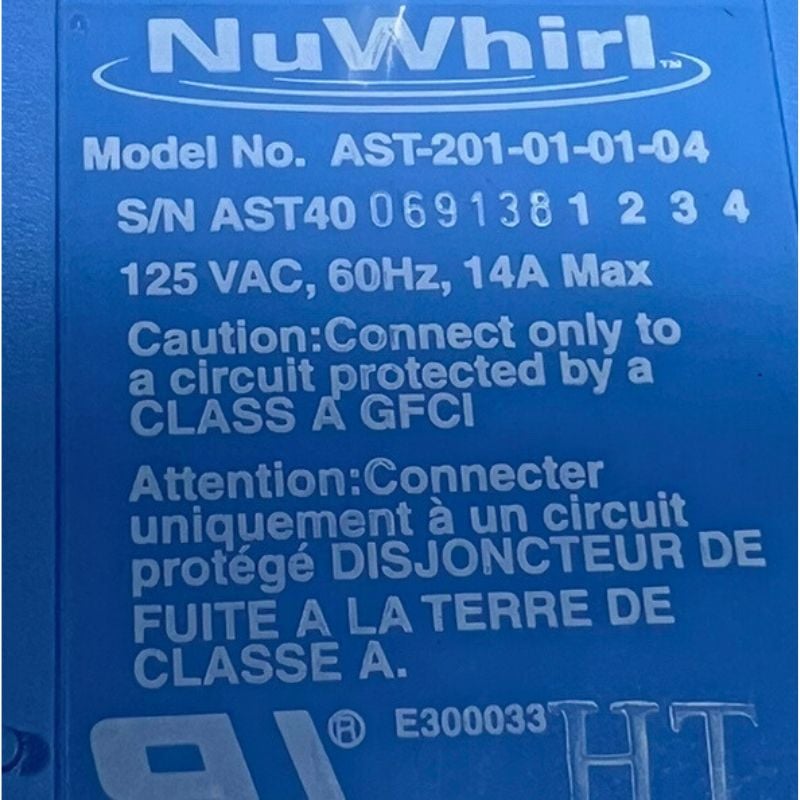

Etiqueta del módulo de control NuWhirl AST-201 de bañera con puerta que indica el requisito de protección GFCI Clase A
Cada bomba y módulo de control Ella lleva su propia etiqueta de certificación, y todas exigen protección GFCI Clase A en el circuito.

¿Viene Un Diagrama En El Embalaje? ¿Qué Significan Las Etiquetas De Los Cables?

Electrical diagrams are not shipped inside the tub. Instead, Ella's Bubbles labels the power cords themselves at the factory. On a two-line tub the cords carry stickers reading "Line 1 20 Amp" and "Line 2 20 Amp" so the electrician can see at a glance which cord belongs on which circuit. The per-package electrical requirements, including how many plugs and lines each tub needs, are published on the Compare Ella Walk-In Tubs page under the Jetting Packages tab, and the team can send the wiring diagram for your exact configuration when you open a ticket. Once the outlets exist, which cord plugs where shows what each control box and cord connects to.

Este video cubre las reglas básicas: cada bomba, calentador y control cuenta con certificación ETL y está claramente marcado; la conexión de la bañera a la casa debe hacerse en tomas dedicadas con protección GFCI; la bañera no puede compartir circuito con ningún otro aparato; y el amperaje disponible en el panel debe corresponder al número y tipo de componentes de su paquete.

¿Dónde Van Las Tomas De Corriente?

Dentro del compartimento de equipos, bajo la zona del asiento, al alcance de los cables etiquetados y dentro del acceso de servicio que el instalador debe prever para la fontanería y la electricidad. Los cables son cortos por diseño y nunca se usan alargadores, así que la toma va hacia el cable y no al revés. No coloque aislamiento alrededor del equipo de la bañera, ya que la bomba y la electrónica necesitan aire para mantenerse frías. El artículo sobre planificación del acceso de servicio trata los paneles frontales y el acceso por la pared.

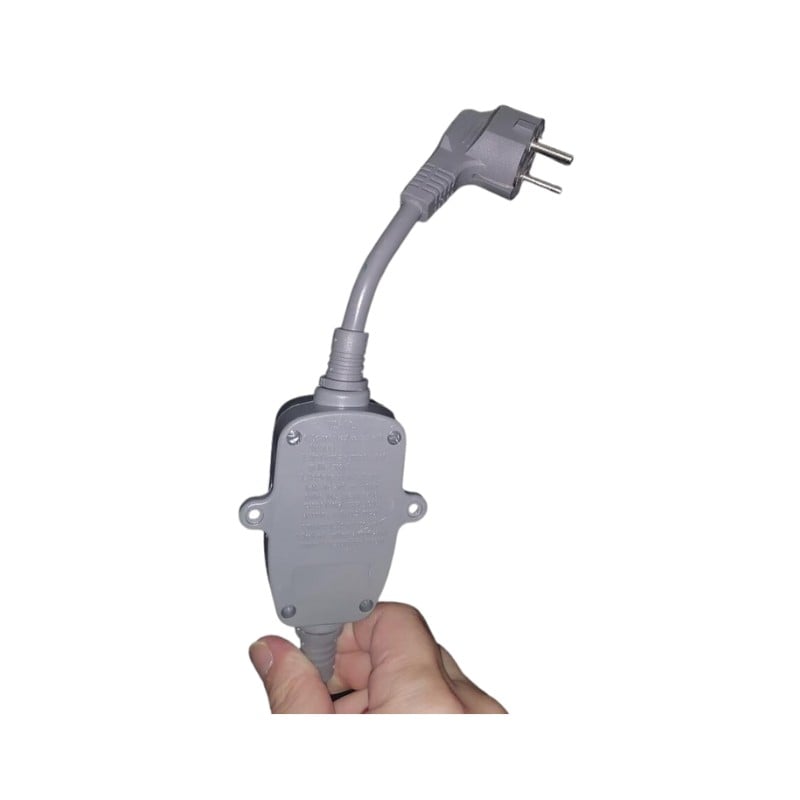

Mano sosteniendo un enchufe gris impermeable de protección contra fugas GFCI y una caja de conexiones para bañera con puerta
Un enchufe de protección contra fugas con sus propios botones de prueba y reinicio; sea cual sea la forma del GFCI, el circuito sigue teniendo que estar dedicado a la bañera.

Puesta a Tierra

Las bañeras Ella se envían con cables de tierra en cada componente eléctrico y en el bastidor de la bañera. El instalador debe asegurar una conexión a tierra adecuada al bastidor y a los componentes conforme a los códigos eléctricos locales y estatales. Un bastidor con puesta a tierra es también uno de los puntos que el instalador firma con sus iniciales en la lista de verificación de activación de la garantía.

Dónde Se Enchufa La Tercera Bomba

En bañeras de triple masaje como la Ultimate con tres bombas, la caja de control acciona la bomba de aire y la bomba de agua, mientras que la tercera bomba (el masaje de pies independiente) se alimenta junto con el calentador en línea en su propia línea. Si uno de los masajes no funciona, compruebe que su bomba y su cable estén realmente enchufados y con corriente. La caja de control tiene un LED verde; si está encendido, llega corriente a la caja, que es lo primero que hay que confirmar cuando nada responde.

Preguntas Frecuentes

El disyuntor o el GFCI saltó una vez. ¿Pasa algo?
Primero compruebe si realmente saltó el diferencial o si simplemente fue el temporizador integrado de 20 minutos de la bañera apagando las bombas, algo normal y que se puede reiniciar. Un único salto sin agua bajo la bañera suele apuntar a un dispositivo GFCI defectuoso, no a la bañera. Si el GFCI no supera su prueba o no se puede rearmar, considérelo un riesgo de descarga eléctrica: corte la corriente, deje de usar la bañera y haga que un electricista autorizado lo solucione. El artículo el disyuntor salta continuamente trata los saltos repetidos.
¿Necesito dos disyuntores de 20 amperios si la bañera tiene dos motores?
Sí, en el caso del hidromasaje más el masaje de pies independiente: esa configuración requiere dos disyuntores de 20 amperios, uno por cada línea etiquetada, y los cables llevan adhesivos de fábrica que indican Line 1 20 Amp y Line 2 20 Amp para que el electricista sepa dónde va cada cable. El aire más hidromasaje en una bañera de una plaza es la excepción, ya que un solo controlador acciona ambas bombas desde una única línea dedicada de 20 amperios. El masaje de pies independiente y las MicroBubbles siempre requieren un segundo circuito.
¿Necesita el calentador su propio circuito?
No. El calentador en línea comparte el enchufe y la línea de la bomba de hidromasaje y solo funciona mientras esa bomba está en marcha, por lo que una única línea de 20 amperios soporta sin problema una bañera solo con hidromasaje. En una bañera con masaje de pies independiente, el calentador se alimenta junto con la bomba de pies en su propia línea. Ninguna bañera Ella necesita una alimentación de 240 voltios ni para el calentador ni para nada más.
¿Pueden dos cables compartir una misma toma GFCI?
No. Cada cable etiquetado necesita su propio circuito dedicado con protección GFCI, y la bañera no puede compartir circuito con ningún otro electrodoméstico. Los únicos componentes que comparten línea son los que la fábrica ya ha combinado en un mismo cable, como la bomba de hidromasaje y su calentador en línea. Nunca se utilizan alargadores, así que prevea una toma de corriente al alcance de cada cable dentro del compartimento de equipos.
¿Cuánta corriente consume el asiento con calefacción?
El asiento y respaldo con calefacción opcional consume unos 4 amperios, menos que una bombilla. En una bañera de remojo es el único elemento eléctrico, así que funciona con una línea de 15 amperios con protección GFCI, y una bañera de remojo sin asiento con calefacción no necesita ningún circuito dedicado. En una bañera con hidromasaje, el asiento se contabiliza dentro del total de líneas del paquete en lugar de necesitar una línea propia.
¿Puede instalarse la bañera antes de que el electricista termine?
La bañera se puede colocar en su sitio, pero la instalación eléctrica debe estar terminada y probada antes de la prueba final con agua y antes de cerrar las paredes. La prueba previa a la instalación hace funcionar cada componente durante 30 minutos en su circuito correspondiente con la bañera llena, así que para entonces los circuitos dedicados ya deben existir. Si va a instalar la bañera usted mismo, la guía de instalación DIY detalla todo lo que hay que completar para mantener el soporte y la garantía.
¿Dónde encuentro los requisitos eléctricos de mi bañera exacta?
On the spec sheet under the Downloads tab of your product page, and on the Compare Ella Walk-In Tubs page under the Jetting Packages tab, which lists how many plugs and lines each package needs. Electrical diagrams are not shipped in the crate; the cords are labeled at the factory instead. If you open a ticket with your model and jetting package, the team can send the wiring diagram for your exact configuration.
¿Puedo hacer funcionar las bombas antes de que la bañera esté llena?
No. Nunca ponga en marcha una bomba antes de que el agua cubra todos los chorros, porque una bomba que funciona en seco queda dañada de forma permanente y ese daño no está cubierto. La prueba previa a la instalación se realiza con la bañera llena, y la misma regla se aplica a todos los baños posteriores. Llene la bañera hasta cubrir todos los chorros antes de encender cualquier masaje.

Para cualquier consulta específica sobre su modelo, número de serie o paquete de hidromasaje, abra un ticket en ellasbubbles.com/support
