Qu'est-ce qu'un drain de type T à 4 ports sur une baignoire à porte ?

Un drain de type T à 4 ports est le corps de drain en PVC multiport situé sous une baignoire à porte Ella, qui permet à votre installateur de raccorder l'évacuation de la maison depuis l'un ou l'autre côté de la baignoire. Il s'agit de matériel de raccordement, et non d'un nombre de drains : un corps de type T se trouve sous chaque bonde de sol de 2 pouces et offre des ports de 2 pouces afin que la conduite d'évacuation puisse partir dans la direction qu'exige votre plomberie. Tout port non utilisé est fermé par un bouchon fourni dans la caisse.

Comment Ça Marche

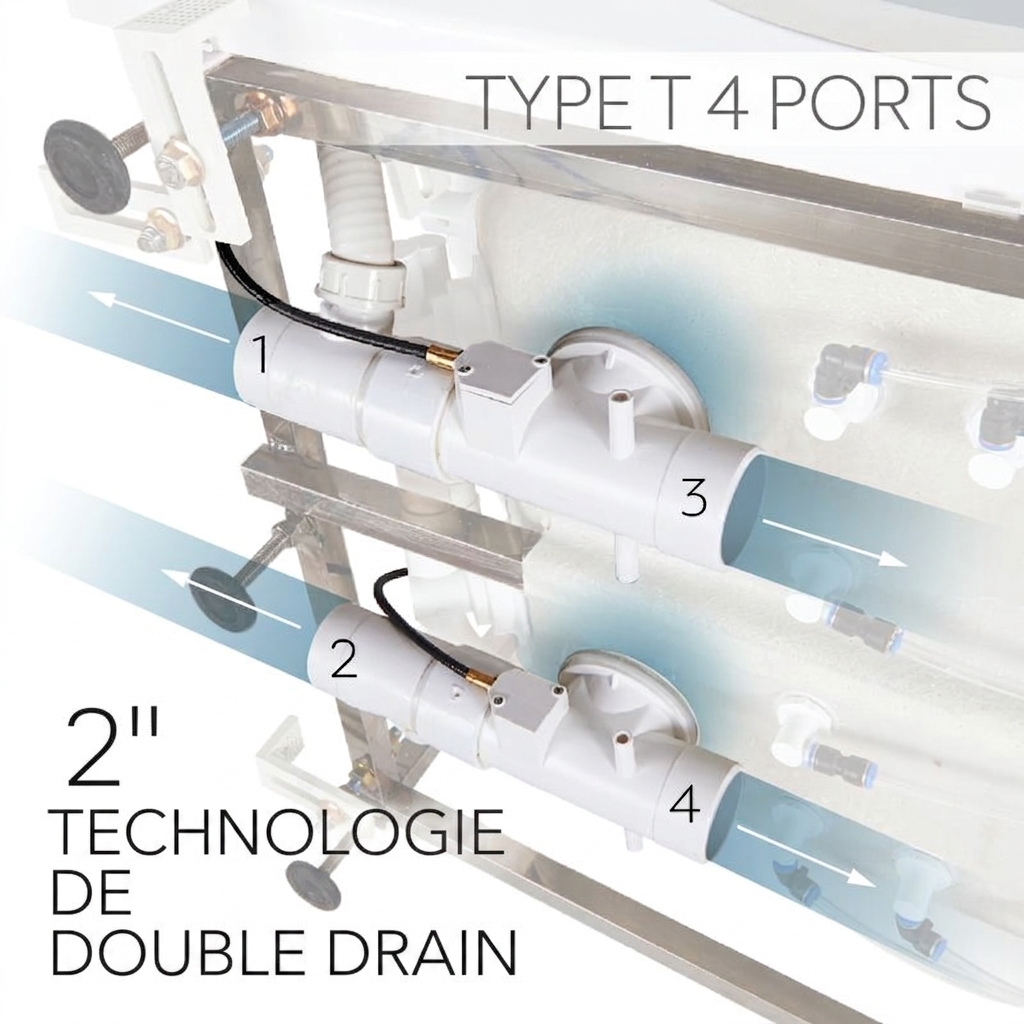

L'eau quitte la baignoire par la bonde de sol de 2 pouces, tombe dans le corps de type T et ressort par les ports que votre installateur a raccordés. Sur les modèles Dual Drain, chacun des deux drains possède son propre corps de type T, ce qui fait quatre ports de 2 pouces au total, et raccorder les quatre à l'évacuation de la maison donne la vidange la plus rapide possible. Beaucoup d'installations se contentent de raccorder les deux ports les plus proches de l'évacuation de la maison et de boucher les autres. Le corps accepte les raccords PVC standard, et l'installateur le relie à une évacuation domestique de 1,5 pouce ou, idéalement, de 2 pouces à l'aide d'un raccord en T ou en Y ; un Y ajoute moins de virages serrés, raison pour laquelle Ella le préfère. Le tuyau PVC reliant la baignoire à l'évacuation de la maison n'est pas inclus, et l'écoulement libre de l'évacuation domestique doit être vérifié avant la mise en place de la baignoire. Consultez Configurations de plomberie et d'évacuation et Raccordement du drain de baignoire de 2 pouces à une plomberie domestique de 1,5 pouce pour les schémas.

Les Modèles Ella Qui En Sont Équipés

Aucune baignoire Ella n'a quatre drains. Les modèles Dual Drain, qui couvrent les gammes à porte en acier inoxydable, Ultra, à ouverture vers l'extérieur (sauf la Front Entry), à deux sièges et Transfer, ont deux bondes de sol, chacune sur son propre corps de type T, et sont livrés avec deux bouchons. Les modèles Standard, Standard60, Zen, Zen60 et Flow ont un seul drain de 2 pouces sur un corps de type T doté de deux ports raccordables et sont livrés avec un bouchon pour le côté inutilisé (Profil du modèle). La Front Entry utilise un unique drain de 2 pouces à 2 ports, et les baignoires LayDown utilisent un drain en laiton fileté plutôt qu'un corps de type T en PVC. Lorsque la fiche technique d'une baignoire à drain unique mentionne la formulation « type T à quatre ports », elle décrit le corps de drain, et non des drains supplémentaires. Tous les détails sur la vitesse de vidange se trouvent dans La technologie Dual Drain expliquée.

Ce Qu'il Faut Savoir En Tant Que Propriétaire

Avant que votre installateur ne commence, comptez les bouchons dans la boîte de pièces : deux pour une baignoire à double drain, un pour la gamme Standard. Si un bouchon semble manquer, regardez d'abord à l'intérieur de la baignoire et sous le châssis, car chaque petite pièce y est emballée, mise en boîte et rangée individuellement. Après l'installation, assurez-vous que chaque port inutilisé est bouché et que chaque joint est bien serré sans excès, car un raccord trop serré déplace son joint torique et goutte. Si vous voyez un jour de l'eau au niveau du corps de drain, notez quel port est mouillé et s'il s'agit d'un port bouché ou raccordé. Pour ouvrir un ticket sur ellasbubbles.com/support, munissez-vous de votre modèle, du numéro de série, d'une photo du corps de drain vu de dessous, et d'une note indiquant quels ports sont raccordés et quel raccord a été utilisé.
